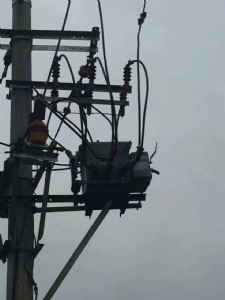

zw20-12fg江蘇電力施工專用///zw20-12fg江蘇電力施工專用

廠家：浙江皖開電力科技有限公司

一、概況

1.1 產品型號及名稱

zw32-12m/630-20戶外高壓真空斷路器。

1.2 主要用途

zw32-12m/630-20戶外高壓真空斷路器（以下簡稱斷路器）為額定電壓12kv，三相交流50hz的戶外配電設備。主要用于開斷、關合電力系統中的負荷電流、過載電流及短路電流。適用于變電站及工礦企業配電系統中作保護和控制之用，及農村電網頻繁操作的場所。

本安 裝使用說明書規定了斷路器的主要技術參數、產品結構、以及操作、安 裝、使用維護的原理和方法等內容。

高壓永磁智能真空斷路器

1、產品型號：zw32m-12/630-20

2、產品使用場合：10kv配電線路的分支、分界及大用戶進線處。

3、項目出處：供電單位為解決10kv配電線路越級跳閘，造成大面積、長時間停電，樂清啟軒電氣,zw20，并增加對線路的管控手段。

4、涉及部門：縣級供電單位生技科、營銷部、農網辦、三產安 裝公司、物管中心。

5、出處：兩網下?lián)堋⑥r(nóng)網升級改造、供電單位自有、用電單位。

6,、永磁斷路器主要功能：

 6.1 帶方向性檢測的零序接地保護功能

斷路具有帶方向性檢測的零序接地保護功灬能，當分支線路出現接地故障后，可準確判斷出是否界內故障，動作方式可選擇延時僅報警或延時報警并分閘，解決單相接地故障的檢測問題，不影響其它饋線供電。

 6.2 過流及短路保護功能

線路或負荷出現過流、短路故障時，斷路器能自動跳閘并遠程上傳報警信息，過流和速斷保護應采用微機保護方式，保護定值應連續可調，便于配合各級保護設備進行定值的精確整定，保證故障線路停電不波及上級開關跳閘。

 6.3  自動重合閘功能

斷路器應具備重合閘功能，當系統出現瞬時故障跳閘時，能自動重合閘恢復正常供電。

 6.4  雙穩態永磁機構

斷路器操動機構應采用結構簡單、動作可靠、機械壽命長的雙穩態永磁機構。

 6.5  自備一體式操作電源

斷路器應內置電壓互感器用作斷路器的操作電源和線路電壓取樣，并在電壓互感器一次引線套管內裝設可現場拆換的熔斷器，以防止線路雷擊、操作過電壓、諧振等情況導致pt故障。

電源箱采用不銹鋼外殼內置電壓互感器，防止長期紫外線照射導致樹脂老化引起pt絕緣故障。

 6.6  gprs無線“四遙”與配電監測

斷路器應支持電動操作，并具備無線“四遙”（ 遙控、遙信、遙調和調測）功能，12fg真空斷路器供應商,樂清啟軒電氣有限公司，并可通過后臺軟件遙控停送電、查看裝置運行狀態和實時數據，查看和修改定值。

隨著電力行業的發展、時代的進步,使我們高壓電器這個行業發展的越來越快.同時競爭也是具為強烈、但是為了廣大民眾的安 全與這份責任，啟軒電力會繼續堅持我們的經營理念：以質量為核心、以安 全為本的原則，為高壓電力付出一定的行動。

產品簡介：

zw32-12g/630-20型戶外柱上永磁真空斷路，z-代表真空斷路器，w-代表戶外安 裝使用，32-代表設計序號，12-代表額定電壓12kv。zw32g-12是三相交流50hz的戶外高壓配電設備。主要用于開斷、關合電力系統中的負荷電流、過載電流及短路電流。適用于變電站及工礦企業配電系統中作保護和控制之用，更適用于城市、農村電網建設改造及頻繁操作的場所。

zw20-12f戶外智能分界真空斷路器

系列真空斷路器為帶隔離組合斷路器，額定電壓12kv,三相交流50hz的高壓戶外開關設備,內置電壓12kv轉變?yōu)?20v操作電壓，主要用來開斷關合農網、城網和小型電力系統的負荷電流，過載電流、短路電流。該產品總體結構為三相共箱式，三相真空滅弧室置于金屬箱內，利用smc絕緣材料相間絕緣及對地絕緣，樂清啟軒電氣,zw20，性能可靠，絕緣強度高。本產品還可以帶重合控制器配合適用于易取電源的
