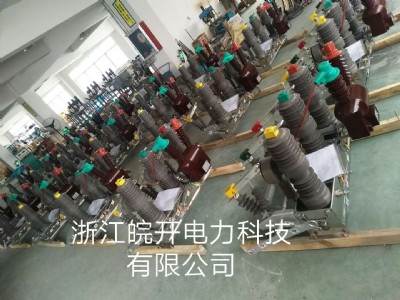

zw32-12f/1250(大管）///zw32-12f/1250(大管）
zw32-12m 型戶外交流高壓真空分界斷路器（以下簡稱分界斷路器）是我公司自主研發的一 款新型產品，分界斷路器是集真空斷路器、分界斷路器、分段器四大開關于一體的多功能智能化裝置產品，主要配置由真空分界斷路器本體、控制器、外置電壓互感器（注：配網自動化環網線路中可選雙側pt）三大部分組成，產品廣泛用于10kv 城市、農村配電網架空環網線路中作分段隔離開關聯絡開關、可實行環網線路負荷調配的 自動化開關裝置，在大用戶供電的分支線路中可作為分界開關（俗稱看門狗），饋線架空配電網絡作分界斷路器分段器之用，真空分界斷路器具有遠程管理模式，保護控制功能及通訊功能。能可靠判斷、檢測界內毫安 級零序電流及相間短路故障電流，實現自動切除單相接地故障和相間短路故障.
二、分界斷路器的功能
    自動切除單相接地故障，當用戶支線發生單相接地故障時，分界斷路器自動分閘，變電站及饋線上的其它分支用戶感受不到故障的發生。自動隔離相間短路故障，當用戶支線發生相間短路故障時，分界斷路器先于變電站出線保護開關跳閘，自動隔離故障線路，不會波及饋線上的其它分支用戶停電。快速定位故障點，當用戶支線故障造成分界斷路器保護動作后，僅責任用戶停電，由其主動報送故障信息，電力公司可迅速派員到場排查；分界斷路器如配有通信模塊，則動將信息報送到電力管理中心。監控用戶負荷，當分界斷路器可配置有線或無線通信附件，將監測數據傳送到電力管理中心，實現對用戶負荷的遠方實時數據監控。遠方操作功能，用戶可以通過手機短信或計算機后臺方式操作真空分界斷路器分閘。
6.1.1主要技術參數(表-1)
（1 ）額定電壓                  12 kv
（2） 1min工頻干 試             42/48(斷口) kv
               濕 試             34 kv
（3）雷電沖擊耐壓(峰值)          75/85(斷口) kv
（4）額定電流                    630/1250 （a）
（5）額定短路開斷電流            20（ ka）
（6）額定操作順序(彈簧操作機構) 分-0.3s-合分-6s-合分-6s-合分-6s-合分
（7）額定短路開斷電流次數        30次
（8）額定短路關合電流(峰值)      50ka
（9）額定峰值耐受電流            50ka
（10）額定短時耐受電流           20 ka
（11）機械壽命                   10000次
（12）額定操作電壓及輔助回路額定電壓   ac220 v
7.2 特點
高度集成
一個簡單的設備集成了控制、監視、信號、通信、測量、事件記錄、故障判斷、保護、分段自動化等多種功能，性價比高；
執行和操作機構簡單，人性化設計。
操作簡單、直觀
操作面板垂直向下安 裝，配有若干彩色led指示，用戶可于桿下目測觀察，能直觀反映設備當前運行信息以及各保護動作狀態；
操作面板配有合、分閘操作按鍵，方便操作開關合分；
操作面板配有全中文液晶以及功能按鍵，可方便修改各保護定值，并查看各種狀態量、事件記錄和測量值。
完善的保護功能
過流ⅰ段：電流速斷保護
過流ⅱ段：限時電流速斷保護
過流ⅲ段：定時限過流保護
反時限保護
自動重合閘保護（重合閘閉鎖，重合閘后加速，多達三次重合閘）
冷負荷啟動保護：防勵磁涌流保護
失壓延時分閘功能
開關本體信號采集以及特殊要求的非電量保護功能
當地和遠程開關的檢測
電動機構合、分閘管理
監視開關合、分閘狀態
相電流檢測
接地電流檢測
事件的順序記錄
本地操作面板
微機查詢和配置數據
射頻遙控
高可靠性
符合 emc 及相關的環境標準，故障率極低。
