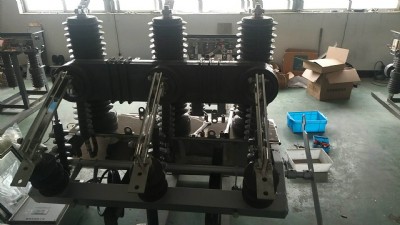

zw32-12m永磁真空斷路器簡介：

    zw32-12m型戶外高壓永磁真空斷路器采用先進的高可靠性永磁操動機構，配有智能控制器。作為額定電壓12kv，三相交流50hz的戶外配電設備，主 要用于開斷、關合電網中的負荷電流，過載電流及短路電流。廣泛應用于變電站，工礦企業，農村電網配電系統作保護和控制及頻繁操作場所之用。該產品與 sdmdr智能控制器配套，能滿足配電自動化系統要求。

    符合以下標準及規范：

     gb1984  《交流高壓斷路器》

     gb11022《高壓開關設備通用技術條件》

     gb311.1《高壓輸變電設備的絕緣配合》

     dl/t593  《高壓開關設備的共用訂貨技術條件》

     dl/t402  《交流高壓斷路器訂貨技術條件》

zw32-12m永磁真空斷路器控制器主要特點：

    1.采用先進的電力電子控制技術、開關元件采用較高電壓電流裕量的igbt。

    2.工作電壓220v交直流兩用，儲能電容穩壓充電，驅動電流可達dc160a

    2.內部分別設定合閘、分閘最低可操作電壓告警。

    4.合分閘位置檢測可以使用接近開關，也可以使用輔助觸點。

◇開關本體結構特點

    1.三相為全封閉環氧樹脂極柱，外面包硅橡膠，具有較強的絕緣強度與耐環境能力。

    2.采用單穩態單線圈永磁機構，具有很高的機械壽命，壽命高達50000次。

    3.斷路器可采用手動分、電動合、分以及遠方遙控操作，與智能控制器配合，實現配電自動化，或與重合控制器配合形成自動重合器，分段器。

    4 .斷路器可裝二相電流互感器或三相電流互感器，供過流或短路保護，也可以給智能控制器提供電流采集信號，根據用戶要求，可裝計量用電流互感器。

zw32-12m永磁真空斷路器型號定義：

 1

◇主要技術參數

   1.開關額定參數

    2

  2.永磁控制器額定參數

  3

zw32-12m永磁真空斷路器使用環境：

周圍空氣溫度上限不超過40℃，下限不超過- 45℃；

風速：不大于35m/s；

海拔不高于1000m；

地震烈度不超過8度；

環境溫度：月平均相對濕度不大于90％；日平均相對濕度不大于95％；

覆冰 厚度為：10mm；

安 裝場所應為無易燃、爆炸、化學腐蝕物及經常性劇烈震動的場所；

中性點接地方式：中性點不接地、中性點經消弧線圈接地、中性點經低電阻接地。

外形尺寸

4

◇安 裝示意圖

5

zw32-12m永磁真空斷路訂貨須知：

  訂貨時應說明產品的型號（例如斷路器的額定開斷容量、斷路器是否帶隔離開關、斷路器是否帶電流互感器及其數量、輔助電源方式等）、名稱、數及所需電流互感器的變比等。

用戶須提出安 裝方式，選擇相應緊固附件。

用戶須根據使用要求選擇相應的功能配置。

6隨機文件

6.1 產品合格證一份。

6.2 安 裝使用說明書一份。

6.3 裝箱單一份。
