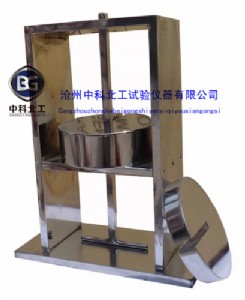

一、半硬質套管及波紋套管耐熱試驗裝置前言

半硬質套管及波紋套管耐熱試驗裝置適用于多種塑料管，塑料波紋管的耐熱試驗，確定管材所需耐熱值，從而確定其耐熱強度，符合gb/t14823.2《電氣安  裝用導管  特殊要求—剛性絕緣材料平導管》及jg3050《建筑用絕緣電工套管及配件》及zbg33008《聚氯  乙烯塑料波紋電線管》等要求。

二、半硬質套管及波紋套管耐熱試驗裝置技術參數：

外形尺寸：19.5cm×10cm×24cm

主機重量：5.26kg

1#砝碼：1kg

2#砝碼：2kg

砝碼合計：2.886kg

三、半硬質套管及波紋套管耐熱試驗裝置測定方法

1、硬質套管及配件取三根80mm長套管，沿套管軸向剖開成兩片，各取其中一片為試樣。配件可視具體情況從配件上制取。將試樣及jg3050《建筑用絕緣電工套管及配件》耐熱試驗儀一起放入溫度為60℃±2℃的烘箱內，試樣放于耐熱儀的平板上，將下端帶有直徑為5 mm的鋼珠錐形物放在試樣上，在20

n壓力作用下（對于套管應壓在其凹面處）保持1h，到達規定的時間后取出試樣，在室溫下冷卻后用游標卡尺測定壓痕直徑d，其值不應大于2mm。

2、半硬質套管及波紋套管取三根長為100mm試樣，將試樣與耐熱試驗儀一起放入烘箱內，烘箱內溫度控制如下：

—5型、—15型、—25型套管，烘箱溫度為60℃±2℃；90型、90/—25型套管，烘箱溫度為90'℃±2℃。
