近幾年，金屬化陶瓷電路(基)板之應用領域越趨廣泛，包含led 封裝基板、led cob電路板、igbt功率模組基板、車用電子電路載板、制冷晶片載板、hcpv電路板、醫  療電子產品電路板等，這一切皆歸因于陶瓷材料其優異的絕緣耐電壓物理特性、化學穩定性、及其高性價比的導熱系數特性(氧化鋁導熱系數約20～27w/m·k、氮化鋁導熱系數約170～190/m·k)等優勢。

陶瓷基板因相關應用的需求，大多需要在基板的兩個表面皆制作線路，并且大多需要透過導通孔填充導電物質(through hole via filling)的結構來連接雙面線路，而且有些需要過大電流需要封孔，以電鍍銅來填充導通孔是目前廣泛使用于填充導通孔的工藝之一。影響其電鍍填孔優劣的因素  很多，與機器設備、物料狀況、電鍍手法、電鍍藥水等因素  皆有關聯。為解決直流電鍍應用于填孔工藝面臨之問題，我司采用脈沖電鍍技術。脈沖電鍍其實是一種通斷的直流電鍍，正負脈沖即是正脈沖后緊接著反向脈沖，按設置好的周期交替輸出。脈沖電鍍技術可改善鍍層品質，相較于直流電源形成電鍍鍍層，脈沖電鍍的鍍層具有更優異的深鍍能力、耐蝕、耐磨、純度、導電、焊接及抗變色性能，且可大幅縮短電鍍時間、降低成本；

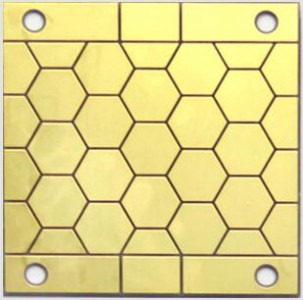

斯利通主營氧化鋁陶瓷電路板、氮化鋁陶瓷電路板、氧化鋯陶瓷電路板等，采用自主研發的激光快速活化金屬化技術（laser activation metallization, 簡稱lam技術）技術制作而成。

陶瓷電路板技術參數：

可焊性：可在260℃多次焊接，并可在－20～80℃內長期使用

高頻損耗：小，可進行高頻電路的設計和組裝

線/間距（l/s）分辨率：最大可達20μm

有機成分：不含有機成分，耐宇宙射線

氧化層：不含氧化層，可以在還原性氣氛中長期使用
