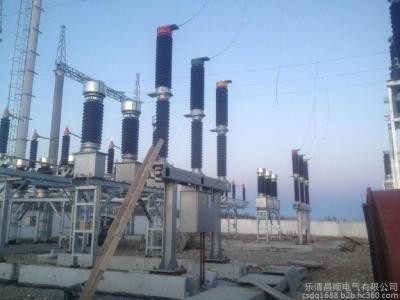

lw35-126六氟化硫斷路器

lw35-126產品與國外同類型產品相比，更能滿足國內電力市場的需求。佳吉電氣我公司不僅可以根據用戶的不同需求，設計出靈活多樣的布置形式，并可以實行整個變電站一次設備(包括間隔支承母線、桿塔等)及二次設備的總承包。

lw35-126概述

lw38-126型敞開式組合電器是佳吉電氣我公司自行研制開發的新型產品。佳吉電氣專業生產

該產品與國外同類型產品相比，更能滿足國內電力市場的需求。我公司不僅可以根據用戶的不同需求，設計出靈活多樣的布置形式，并可以

實行整個變電站一次設備(包括間隔支承母線、桿塔等)及二次設備的總承包。佳吉電氣專業生產

lw38-126型敞開式組合電器，結構先進，性能優良，各項技術參數完全滿足gb和iec相關標準的要求。該產品既有封閉式組合電器結構緊

湊、占地面積小的特點，又有敞開式電器價格便宜、檢修方便的優點，其占地面積比常規電站減少約60％，尤其適合城網、山區和工礦企業變電站選用。佳吉電氣專業生產

lw35-126結構簡介

該產品有戶內和戶外兩種布置形式，每種布置形式可分為斷路器間隔和測保間隔。每個間隔均由固定部分和可動部分兩大部分組成。固定部

分包括隔離插頭、接地開關和就地操作控制柜等�？蓜硬糠质且孕≤嚍榛�座而將不同電器元件組裝在一起的可整體移動的電器模塊。斷路器間隔的可動部分由自能式sf6斷路器、電流互感器和隔離插頭等組成。測保間隔的可動部分由電壓互感器、避雷器和隔離插頭等組成。

lw35-126主要特點

斷路器為新一代自能式sf6斷路器，配彈簧操動機構。

斷路器間隔和測保間隔的結構形式一致。

小車和接地開關均配電動操動機構，包括斷路器在內均可在就地操作控制柜內進行近控操作。

從就地操作控制柜至各元件的二次接線為插接式，還可以提供智能控制柜，實現無人值守。

一次接線方式靈活，檢修時不影響用戶連續用電。佳吉電氣專業生產

總體布置簡捷、美觀、既可適用于戶內，也可適用于戶外。

lw35-126使用環境

環境溫度：-30℃~+40℃

風壓：≤700pa

海拔高度：≤3000m

地震烈度：≤8度

空氣污穢程度：ⅲ級

覆冰  厚度：10mm

lw35-126訂貨須知

產品的布置方式是戶內或戶外，以及安  裝方式。

額定電壓、額定電流和短路開斷電流。佳吉電氣專業生產

電流互感器、電壓互感器、避雷器的型號、名稱、電流比、電

壓比、二次線圈數量、準確級及額定輸出。

接地開關數量及操作方式。

戶外布置時是否配置桿塔和間隔支撐母線。

用戶其它特殊要求可以協商
