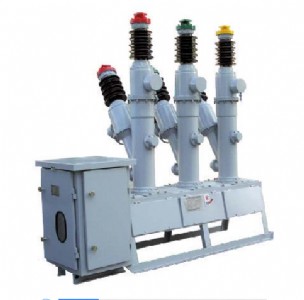

供應lw8-40.5六氟化硫斷路器

1、產品概述:

lw8-40.5型六氟化硫斷路器是三相交流50hz戶外高壓電器設備，佳吉電氣適用于40.5kv輸配電系統的控制和保護，

也可用作聯絡斷路器及開合電容器組場合。

2、主要特點:

產品開斷性能優良，佳吉電氣采用壓氣式滅弧室，燃弧時間短，電壽命長，在額定電壓下連續開斷31.5ka短路電流達21次不檢修

不更換六氟化硫氣體；機械可靠性高。機械壽命達3000次以上；能頻繁操作，每臺可裝12只電流互感器，供用戶選擇。該

產品采用新型mkz型sf6指針式密度表，壓力表讀數不受溫度變化的影響，使用方便。

 斷路器符合國家標準gb1984-89《交流高壓斷路器》和國際電工委員會標準iec56出版物《高壓交流斷路器》的要求。

 該產品配用ct14型彈簧機構。

3、主要技術參數:

序號   項目名稱   參數

1   額定電壓   40.5

2   額定電流   2000

3   額定短路開斷電流   31.5

4   額定失步開斷電流   7.9

5   額定開合單個電容器組電流   400

6   額定操作順序   分-0.3s-合分-180s-合分

7   sf6氣體額定充氣壓力   0.45

8   分閘時間   ≤60

9   合閘時間   ≤100

10   剛分速度（m/s）   3.4

11   剛合速度（m/s）   3.2

12   斷路器重量   1400

4 、ct14彈簧機構主要參數:

合閘線圈   a.c.220v,3.5a   d.c.110v,3.6a   d.c.220v,1.8a

分閘線圈   a.c.220v,3.5a   d.c.110v,4.8a   d.c.220v,2.4a

電動機   a.c.220v,5a   d.c.220v,5a   d.c.110v,10a

儲能時間   ≤15s

5、使用環境條件:

[1] 海拔高度：≤3000m。

[2] 環境溫度：-30℃～+40℃。

[3] 污穢等級：ⅱ級、ⅲ級、ⅳ級。

[4] 相對濕度：日平均不大于95％，月平均不大于90％（25℃）。

[5] 風壓：不大于700pa（相當于34m/s）。

[6] 沒有易燃物質、爆炸危險、化學腐蝕及劇烈振動的場合。

6、訂貨注意事項：佳吉電氣生產

       訂貨時請注明機構中儲能電動機以及分、合閘線圈的操作電壓；電流互感器規格型號及接線要求（正常情況下按k1-k4接線）；

所配專用工具及備件數量。是否需要過渡支架。

7、 所配電流互感器技術參數:

佳吉電氣專業生產

序號   型號   接線抽頭   電流比   準確級次   額定二次負荷（ω）    10％倍數

1   lr-35-100   k1-k2   50/5   1   0.4

k1-k3   75/5   1   0.4

k1-k4   100/5   0.5   0.6

2   lrb-35-100   k1-k2   50/5   10p   0.4   2

k1-k3   75/5   10p   0.6   2

k1-k4   100/5   10p   1.2   4

3   lr-35-200   k1-k2   100/5   0.5   0.6

k1-k3   150/5   0.5   0.6

k1-k4   200/5   0.5   0.8

4   lrb-35-200   k1-k2   100/5   10p   1.2   4

k1-k3   150/5   10p   1.2   6

k1-k4   200/5   10p   1.2   10

5   lr-35-300   k1-k2   100/5   0.5   0.8

k1-k3   200/5   0.5   0.8

k1-k4   300/5   0.5   0.8

6   lrb-35-300   k1-k2   100/5   10p   1.2   4

k1-k3   200/5   10p   1.2   6

k1-k4   300/5   10p   1.2   10

7   lr-35-400   k1-k2   200/5   0.5   1.2

k1-k3   300/5   0.5   1.2

k1-k4   400/5   0.5   1.2

8   lrb-35-400   k1-k2   200/5   10p   1.2   10

k1-k3   300/5   10p   1.2   10

k1-k4   400/5   10p   1.2   10

9   lr-35-500   k1-k2   300/5   0.5（0.2）   1.2

k1-k3   400/5   0.5（0.2）   1.2

k1-k4   500/5   0.5（0.2）   1.2

10   lrb-35-500   k1-k2   300/5   10p   1.2   10

k1-k3   400/5   10p   1.2-1.6   10

k1-k4   500/5   10p   1.2-1.6   10

11   lr-35-600   k1-k2   400/5   0.5（0.2）   1.2

k1-k3   500/5   0.5（0.2）   1.2-1.6

k1-k4   600/5   0.5（0.2）   1.2-1.6

12   lrb-35-600   k1-k2   400/5   10p   1.2-1.6   10

k1-k3   500/5   10p   1.2-1.6   10

k1-k4   600/5   10p   1.2-1.6   10

13   lr-35-800   k1-k2   600/5   0.5（0.2）   1.2-1.6

k1-k3   700/5   0.5（0.2）   1.2-1.6

k1-k4   800/5   0.5（0.2）   1.2-1.6

14   lrb-35-800   k1-k2   600/5   10p   1.2-1.6   10（15）

k1-k3   700/5   10p   1.2-1.6   10（15）

k1-k4   800/5   10p   1.2-1.6   10（15）

15   lr-35-1000   k1-k2   600/5   0.5（0.2）   1.2-1.6

k1-k3   800/5   0.5（0.2）   1.2-1.6

k1-k4   1000/5   0.5（0.2）   1.2-1.6

16   lrb-35-1000   k1-k2   600/5   10p   1.2-1.6   10（15）

k1-k3   800/5   10p   1.2-1.6   10（15）

k1-k4   1000/5   10p   1.2-1.6   10（15）
