遼寧zw20-12f看門狗分界開關----遼寧zw20-12f看門狗分界開關---遼寧zw20-12f看門狗分界開關

品牌：皖開電力

門狗柱上分界開關斷路器zw20-12配網看門狗分界斷路器在10 kv饋電架空線路上的應用可大大減少無故障線路的連帶性事故停電,縮小故障停電范圍,縮短用戶停電時間,從而提高用戶的供電可靠性。技術特點: zw20-12型戶外交流高壓分界真空斷路器是一款用戶分界開關.主要由zw20-12型真空斷路器本體,故障檢測控制器及外置電壓互感器三大部分組成,三者通過航空插座及戶外密封控制電纜進行電氣連接,具有故障檢測功能,保護控制功能及通訊功能能可靠判斷,檢測界內與界外毫安  級零序電流及相間短路故障電流,實現自動切除單相接地故障和相間短路故障,本體開關是真空方式滅弧并且采用sf6氣體絕緣,箱體參考了日本東芝公司的氣體密封,防爆,絕緣結構技術,整體密封性能優良,內部充入的sf6氣體不泄漏,不受外界環境影響,其彈簧操動機構進行了小型化及性能優化設計,動作可靠性比國內傳統的彈簧機構有顯著提高,主回路的軸與套之間的接觸采用了內收外張式表鏈結構,主回路的接觸電阻小,溫升低。

二,使用環境條件

1, 周圍空氣溫度:-40℃~ 40℃;日溫差:日溫變化不大于25℃; 根據sf6氣體物質性質,當環境溫度在-40℃時,如箱體內部氣壓為0.05mpa,此時sf6仍為氣態,保證產品正常工作。(當環境溫度-40℃,表壓為0.05mpa時,sf6液化點為-55℃;零表壓,sf6液化點不會超過-60℃)。

2, 風速不大于35m/s;

3, 無易燃,爆炸危險,強烈化學腐蝕物(如各種酸  ,堿  或濃煙等)和劇烈振動的場所。

4, 海拔:≤1000m;

5, 覆蓋厚度:10mm;

6, 空氣污穢程度:iv級;

7, 地震烈度:≤7度;

8, 電網中性點接地方式:中性點不接地,中性點經消弧線圈接地,中性點經低電阻接地。

三,主要技術參數

3.1斷路器的額定參數

1額定電壓kv12

2額定頻率hz50

3額定電流a630

4額定短路開斷電流ka20

5額定峰值耐受電流(峰值)ka50

6額定短時耐受電流(4s)ka20

7額定短路關合電流(峰值)ka50

8機械壽命次數次30000

9額定短時開斷電流開斷次數次30

10工頻耐壓(1min):干試(相間,對地/斷口)kv42/48

11雷電沖擊耐受電壓(峰值)相間,相對/斷口kv75/85

12額定操作順序kv分-0.3s-合分-180s-合分

13額定操作電壓輔助回路額定電壓vac220

zw20看門狗分界開關    zw20-12智能看門狗真空斷路器

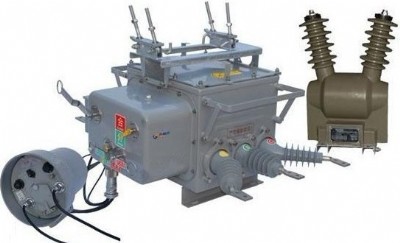

   柱上真空智能看門狗分界開關zw20-12f/630帶pt帶控制器看門狗柱上分界開關斷路器配網看門狗分界斷路器在10 kv饋電架空線路上的應用可大大減少無故障線路的連帶性事故停電、縮小故障停電范圍、縮短用戶停電時間，從而提高用戶的供電可靠性。

技術特點:zw20-12f型戶外交流高壓分界真空斷路器是一款用戶分界開關.主要由zw20-12f型真空斷路器本體,故障檢測控制器及外置電壓互感器三大部分組成

三者通過航空插座及戶外密封控制電纜進行電氣連接，具有故障檢測功能,保護控制功能及通訊功能

能可靠判斷,檢測界內與界外毫安  級零序電流及相間短路故障電流,實現自動切除單相接地故障和相間短路故障

本體開關是真空方式滅弧并且采用sf6氣體絕緣,箱體參考了日本東芝公司的氣體密封,防爆,絕緣結構技術

整體密封性能優良,內部充入的sf6氣體不泄漏,不受外界環境影響,

其彈簧操動機構進行了小型化及性能優化設計,動作可靠性比國內傳統的彈簧機構有顯著提高

主回路的軸與套之間的接觸采用了內收外張式表鏈結構，主回路的接觸電阻小，溫升低。

產品性能可靠是一種真正的免維護產品。
