10kv電纜分支箱一進一出帶一臺開關xgn15-12型單元式、模塊化六氟化硫環網柜是新一代以六氟化硫開關作為主開關而整柜采用空氣絕緣的、適用于配電自動化的、既緊湊又可擴允的金屬封閉開關設備，具有結構簡單、操作靈活，聯鎖可靠、安  裝方便等特點，對各種不同的應用場合、不同的用戶要求均能提供令人滿意的技術方案。 傳感技術和最新保護繼電器的采用，加上先進的技術性能及輕便靈活的裝配方案，可以完全滿足市場不斷變化的需求。

主要用途: xgn15-12型單元式六氟化硫環網柜適用于交流50hz、12kv的電力系統，10kv電纜分支箱一進一出帶一臺開關廣泛應用于工業及民用電纜環網及供電末端工程。 特別適用于以下場所：城市居民區配電、小型二次變電站、開閉所、工礦企業、商場、機場、地鐵、風力發電、醫  院、體育場、鐵路、隧道等。

10kv電纜分支箱一進一出帶一臺開關正常使用條件：海拔高度≤1000m；(如有特殊要求可在訂貨時注明) 環境溫度：-35℃～+40℃ 日相對濕度平均值不超過95％；月相對濕度平均值不超過90％； 抗震能力：8度 無劇烈震動和沖擊以及有火災、化學腐蝕、爆炸危險的場所。 xgn15-12(ii)型柜體結構: 母線室 母線室布置在柜的上部。在母線室中主母線連接在—起，貫穿整排開關柜。 10kv電纜分支箱一進一出帶一臺開關負荷開關開關室內裝有—個三工位負荷開關，負荷開關的外殼為環氧樹脂澆注而成，充六氟化硫(sf6)氣體為絕緣介質，開關室內可根據客戶要求裝設sf6氣體密度表或帶報警觸點的氣體密度器。電纜室負荷開關柜有寬裕的電纜室，10kv電纜分支箱一進一出帶一臺開關主要用于電纜連接，10kv電纜分支箱一進一出帶一臺開關使單芯或三芯電纜可以采用最簡單的非屏蔽電纜頭進行連接，同時充裕的空間還可以安  裝避雷器、電流互感器、下接地開關等元件。按標準設計，柜門有觀察窗和安  全聯鎖裝置，電纜室底板配密封蓋和帶支撐架的大小相宜的電纜夾。電纜室底板和門前框可以拆下，方便電纜安  裝。 操動機構，聯鎖機構和低壓控制室帶聯鎖的低壓室同時起到控制盤的作用，低壓室內裝有帶位置指示器的彈簧操動機構和機械聯鎖，裝置，也可裝設輔助觸點，跳閘線圈、緊急跳閘機構、電容式帶電顯示器、鑰匙鎖和電動操作裝置，同時低壓室空間還可供裝設控制回路、計量儀表和保護繼電器，750mm寬柜有兩個相同的低壓室，可裝更多附件。整個xgn15開關柜可分成上下兩個部分，柜的上部包括母線室、負荷開關、操動機構和低壓室，與下部電纜室分隔開來。因此，可以安  全、方便地對裝于上部單元內的設備進行檢修及改造，并可更換整個上部單元。 xgn15-12(ii)型基本組件fln36開關為公司引進國外技術并按照國內電力系統要求而研制開發生產的。

10kv電纜分支箱一進一出帶一臺開關負荷開關有三個狀態： 合閘、分閘、接地。 負荷開關動、靜觸頭均置于加強結構的壓鑄環氧脂外殼中，以sf6氣體為滅弧介質，氣壓是1.4 bar，每個負荷開關都是終身密封和免維護的，氣壓表可另外選配。 負荷開關在環網柜內典型的安  裝方式是電纜室和母線室之間置一鋼隔板，水平安  裝。這種安  裝方式將母線室與電纜室之間相隔離以符合運行維護的最嚴格的安  全要求。 10kv電纜分支箱一進一出帶一臺開關假若內部發生燃弧，在負荷開關外殼后部有—個結構薄弱點，10kv電纜分支箱一進一出帶一臺開關它將被沖開，隨后柜上面的泄壓活門沖開并將過壓氣流導向柜外。 負荷開關有兩種操作機構： 單彈簧操動機構(k型)和雙彈簧操動機構(a型)，電動機構可以 加在以上兩種型號的操作機構中以實現遠程電動控制。

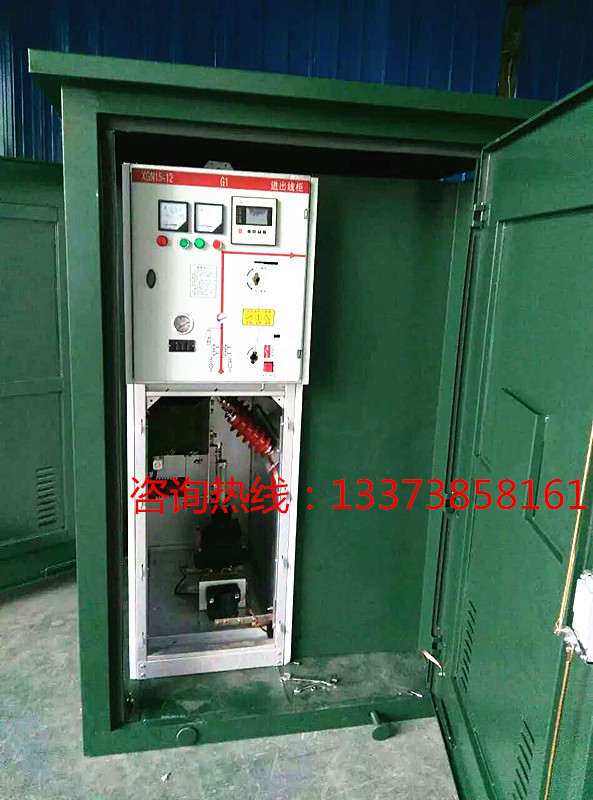

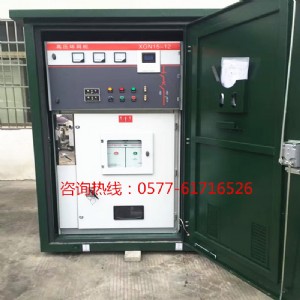

xgn15-12 10kv電纜連接柜 高壓環網柜

10kv線路規劃走廊與城鎮規劃發展建設矛盾日益加劇。為適應社會發展需求，實安  全穩定可靠供電。本著“典型設計優化運行安  全可靠”的原則，對縣城主干街道地段實行電纜線路供電，并采用電纜分支箱作為配電的重要配套設備，優化了電纜線路網絡，實了多回路分支配電，即美化了城市，又高了運行可靠性和安  全性，在滿城縣城得到了成功應用。1電纜分支箱的結構特點和性能:全密閉全防護抗污穢抗腐蝕，滿足戶外全天侯運行條件，能適應不同的工作環境。 環城電纜分支箱屬于座地式箱體，體積小，10kv電纜分支箱一進一出帶一臺開關占地面積也小，如有的占地面積為0652，帶6開關的占地面積僅為1452；外形美觀，對城鎮容貌不會造成破壞。分支箱內導體連接件采用壓接方式，安  裝便捷，進出線靈活，運用中最多可有6～8個分支進出線，可實小區多路送電，為深入負荷中心縮短供電半徑降低線損供了技術保障。同時電纜分支箱可配帶電源指示器故障指示器硅橡膠全絕緣的插入避雷器機械程控鎖接地開等，確保運行維護管理的安  全。

目前我國生產10kv戶外電纜分支箱的品種繁多，因此，江蘇環城電力10kv電纜分支箱的安  裝施工就變得十分重要。電纜分支箱與電纜接頭安  裝連接過程的操作方法是否正確，電纜頭安  裝工藝是否熟悉，電纜分支箱內組件與電纜接頭件組合的先后次序，是否按照廠家配套供安  裝規范說明書進行操作等，都將直接影響電纜分支箱的使用壽命和正常運行。 電纜分支箱在運行前，10kv電纜分支箱一進一出帶一臺開關必須檢查各分支電纜的接地線是否與箱體的接地端子連接緊固。同時，箱體外殼必須與地網直接連接或有明顯的接地點。

鶴崗電纜分支箱安  裝完工后，必須按照有關規定的試驗標準和條件對電纜的組件一起進行試驗。 電纜分支箱的在滿城縣城的成功應用結合滿城縣城布局及發展規劃，遵循實用性可靠性安  全性可維護性的原則，在黑龍江綏濱縣環城電力工程有限公司的電纜分支箱設計應用上主要采取了以下三點：一是將滿城縣城10kv配電網上的實時數據用戶數據電網結構設備參數和地理信息等諸多信息進行綜合分析，使電纜分支箱分布更加合理，設計進一步優化。二是在主干街道采用帶分段開關以及環網開關的分支箱，使電網運行更加靈活供電更加可靠；三是做好測試和監測工作，加強跟蹤測試，及時掌握電纜分支箱運行中各項技術參數及指標，主要是做好事故狀態下的快速故障定位故障隔離和非故障區的恢復供電。10kv電纜分支箱一進一出帶一臺開關目前，綏濱縣主干街道環城北路與東大街等進行了10kv線路的電纜化，采用高性能的電纜分支箱和箱變，經過近1年來的運行，尚未發生任何線路設備故障，保障了線路的安  全運行。
