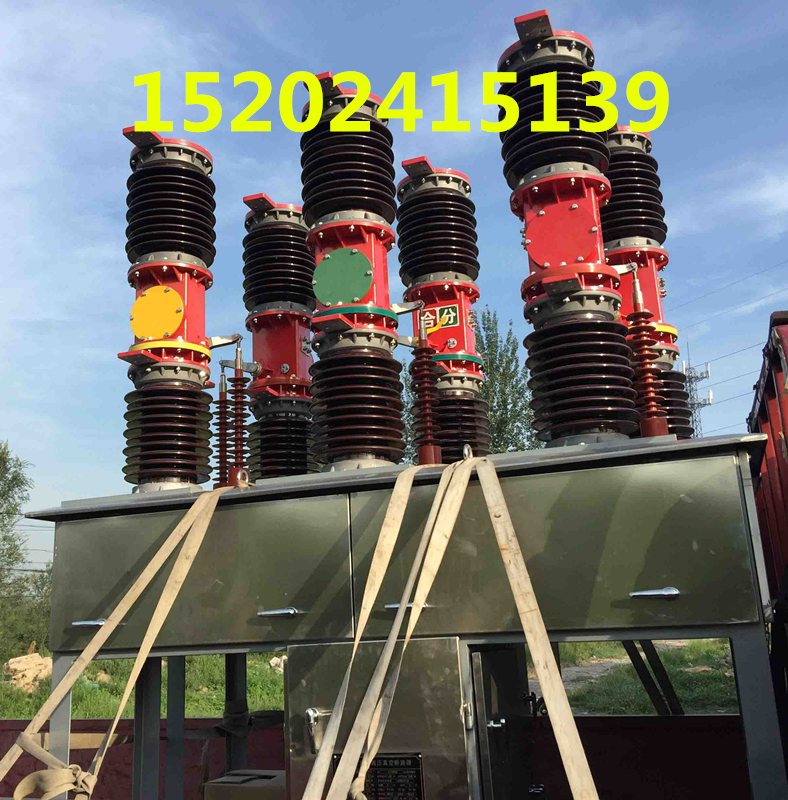

zw7-40.5高壓真空斷路器價格

一、概述：

   近年來，隨著我國城市電網的不斷擴大及用電負荷的迅猛增長，同時針對農村電網供電線路長、線損大的特點，

原有的10kv電壓等級配電已經難以滿足供電要求，逐漸暴露出其供電距離過大、線損率高、電壓質量難以合乎要

求等弱點。

   而采用20kv電壓等級供電具有增加供電能力、保證電壓質量、降低電網電能損耗、節省電網的建設費

用等一系列優勢。所以采用20kv電壓配電等級供電是發展的必然趨勢，勢在必行。zw□-24型戶外高壓交流真空斷

路器是三相交流50hz、額定電壓為24kv的戶外開關設備，適用于開合各種不同性質的負荷及頻繁操作場合，適用

于城網、農網、礦山及鐵道等的電力設備建設和改造。該產品是在吸納國外先進技術，立足于國產原材料和工藝

的基礎上，早研制成功的適合我國國情的24kv戶外高壓開關設備，擁有自有知識產權和多項專利技術，填補了

國內24kv電壓等級戶外開關設備的空白，同比國際同類產品具有小型化、免維護、智能化等特點。同時該產品對

周圍環境無污染，是綠色環保產品。

二、 產品型號及含義

三、產品特點

1外殼采用優質不銹鋼材料或普通鋼板經達克羅防銹處理工藝再噴涂耐紫外線清漆而成，產品的防腐蝕性、防鹽  霧

性等抗環境性能優良。

2絕緣部分采用環氧樹脂和硅橡膠復合絕緣材料，絕緣等級高，防污穢能力強，具有耐臭氧、抗紫外線、疏水性和

抗高低溫能力。箱體內無變壓器油、無六氟化硫氣體，滿足無油化改造和環境保護要求。

3操作機構為彈簧操作機構，有手動和電動兩種，需要時可加裝遙控操作裝置和躲避合閘涌流裝置。要求的外供電

源功率不大于70w，易于配備后備電源。設計獨特的緩沖裝置，性能優異，反彈小，噪聲低。

4滅弧室采用特種不銹鋼釬焊技術，無需電鍍，焊接質量高，穩定可靠，漏氣率低。制作工藝上使用特殊的陶瓷金

屬化配方和先進的陶瓷金屬化工藝，保證了產品的氣密性，抗拉強度大于130mpa，完全一次封排。

5電流互感器采用優質導磁材料及環氧樹脂與硅橡膠復合絕緣而成，具有容量大，動熱穩定倍數高、精度等級高、

免維護、可靠性高等優點。

6根據用戶需要，可與相應的的控制器配合構成自動重合器、分段器，是實現配網自動化的理想設備。

正常使用條件

a周圍空氣溫度：+40℃～-40℃ 日溫差：25k

b風速不大于35m/s

c、機箱防護等級為ip64

d、考慮凝露和降水

e、地震烈度不超過8級

f、太陽輻射強度不超過1000w/㎡（相當于圓柱表面上的700pa）

h、超出本技術條件的要求，由用戶和制造廠協定。

四、產品主要技術數據

表1斷路器的主要技術參數

序號 名 稱 單 位 數 值

1 額定電壓 kv 24

2 額定電流 a 630/1250

3 額定頻率 hz 50

4 額定熱穩定電流 a 420/25

5 額定短路開斷電流 a 520/25

6 額定動穩定電流（峰值） a 650/63

7 額定短路關合電流（峰值） ka 50/63

8 熱穩定時間 s 4

9 額定操作順序 s so-0.3s-co-180s-c

10 額 定 絕 緣 水 平 1min工頻耐壓相間、對地/斷口 kv 50/65

額定雷電沖擊耐壓（峰值）相間、對地/斷口 95/125

二次回路1min工頻耐壓 2

11 機械壽命 次 10000

12 額定短路開斷電流開斷次數 30

13 額定電流開斷次數 10000

表2操動機構的額定參數

序號 名 稱 單 位 數 值

1 儲能電動機額定功率 w ≤70

2 合閘儲能時間 s ≤8

3 儲能電機的工作電壓 v ac220 110

dc24 110 220

4 合閘線圈脫扣電壓 v ac220 110

dc24 110 220

5 分閘線圈脫扣電壓 v ac220 110

dc24 110 220

6 過流線圈脫扣電流 a 5

表3斷路器的機械特性調整參數

序號 名 稱 單 位 數 值

1 觸頭開距 mm 12±1

2 超行程 3±1

3 相間中心距 380±1.5

4 三相分、合閘不同期性 ms ≤2

5 觸頭合閘彈跳時間 ≤2

6 合閘時間 25～80

7 分閘時間 23～50

8 平均分閘速度 m/s 1.1～1.7

9 平均合閘速度 0.5~0.9

10 主導電回路電阻 μω ≤100

五、斷路器結構與功能特點

總體結構

該斷路器主要由集成固封極柱、電流互感器、彈簧機構、及箱體組成。真空斷路器的導流回路由上進線端、真空

滅弧室觸頭、下出線端構成。斷路器為小型化設計，斷路器可裝設二相或三相ct，其結構如圖1所示。

小型化彈簧機構

該斷路器采用新型小型化彈簧操動機構，如圖2所示，由凸輪－連桿機構組合而成，減小了機構的輸出功，并且分

、合閘時間穩定，分散性小。特制的合閘簧能充分滿足24kv斷路器的特性要求。機構傳動輸出采用主軸滑動方式

，無扭力損耗，分合傳動件少，可靠性高，要求外供電源功率小，易于配備后備電源。

集成固封極柱

斷路器采用新型復合固體絕緣結構，如圖3所示。真空滅弧室分別澆裝在絕緣罩內，使真空滅弧室與絕緣一體化，

大大提高了其絕緣性能，采用環氧樹脂和硅橡膠復合絕緣材料，保護真空滅弧室的外表不受周圍環境的污染，提

高了絕緣性能和防污穢、防凝露的能力，并提高了耐臭氧、抗紫外線、抗老化能力，同時大大提高了機械強度。

真空滅弧室、主導電回路、絕緣支撐等有機地結合為一個集成固封極柱。該設計為全密封、全絕緣、免維護結構

，徹底解決了真空滅弧室小型化與滿足外絕緣要求的矛盾。該真空滅弧室通過管內真空優良的絕緣性使高壓電路

切斷電源后能迅速熄弧并抑制電流，燃弧時間短、電弧電壓低、電弧能量小、觸頭磨耗少、允許的開斷次數多。

設計上采用擁有國際專利的獨特的r觸頭設計，形成高強度縱向磁場，開斷能力強，可靠性高；觸頭集成化，無引

弧槽，表面幾何形狀完美，耐壓高，機械強度好，并且開合過程無變形；滅弧室內部回路電阻小，內部電場均勻

，觸頭截流值低，具有可靠的切容性、感性負載的能力。

電流互感器為一體式安  裝在開關本體上，其外形如圖4所示，該產品采用優質導磁材料及環氧樹脂與硅橡膠復合絕

緣而成，具有容量大、動熱穩定倍數高、精度等級高、免維護、可靠性高等優點。可根據客戶需要配置單計量，

單保護，計量、保護一體電流互感器，有100、200、400、600、800、1000、1250a等多種變比可供用戶選擇，有

0.2級、0.5級、10p10級等多種精度可供用戶選擇。

六、產品的外形尺寸及安  裝方式

斷路器的外形尺寸見圖5所示

斷路器的安  裝方式可單桿安  裝，如圖6所示。

安  裝前，應仔細核對各操作元件的額定電壓、額定電流與實際情況是否相符。并對斷路器進行分、合閘試操作，

以檢查各種動作是否正確。 斷路器使用的環境應符合規定的范圍，若超過必須與制造廠協商。

七、安  裝和使用說明

斷路器在安  裝和使用前應進行以下檢查：

a）外觀是否有損傷和破裂；

b）合、分指示牌、儲能指示牌是否脫落、漏裝；

c）箱體、箱蓋是否有變形，并檢查其密封性；

d）緊固件是否松動；
