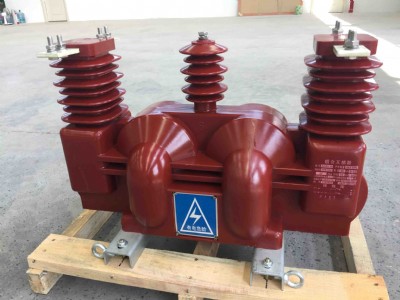

廠家直銷jlszv-10kv二元件澆筑式高壓計量箱

  jlszv-10kv澆筑式高壓計量箱適用于額定電壓為10kv，額定頻率為50-60hz的三相交流網路上作電能計量用，由組合互感器和箱兩部分組成。

1．1．2　jls-6、10型計量箱適用于下列場合的電能計量：

a、農村排灌站，鄉鎮企業、加工廠、中小型工廠、礦區、交通運輸等各種企、事業單位以及林業、基建工地暫設供電站的高壓輸電線路的電能計量。

b、小電站發電量計量或小電站電網西安  泰高電氣有限公司與國家進行聯網運行時互送電能時的計量。

2、使用環境條件：

2．1　海拔高度不超過1000m；

2．2 環境溫度：

      　 最高+40℃；

      　 日平均不超過30℃；

       　最低-25℃；

2．3 系統接地方式：中性點非有效接地系統；

2．4 大氣條件：大氣中無嚴重污穢。

3、主要規格及性能參數：

3．1         電壓互感器的主要規格及技術參數。

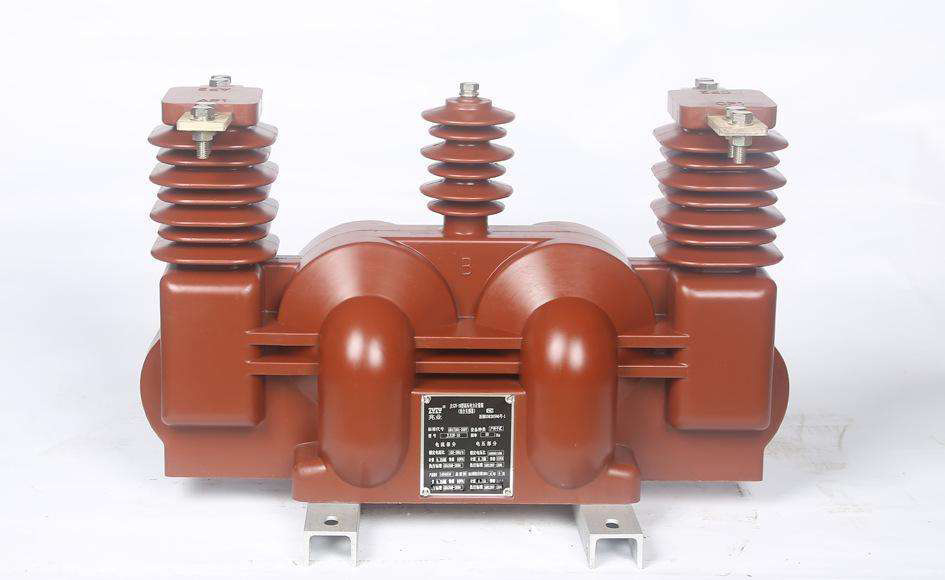

重慶高壓互感器jlszv-10干式高壓計量箱現貨

產品          型號

額定一次電壓

（v）

額定二次電壓

（v）

額定輸出

（va）

準確極

極限輸出

（va）

額定電壓因數

jls-6

6000

100

15

0.2

0.5

300

1.2

jls-10

10000

100

30

jls-35

350000

100

80

電壓互感器極性為減極性,當互感器在額定電壓下勵磁時，能承受1秒中外部短路的機械效應和熱效應而無損傷。

jlszv-10高壓計量箱的技術參數：

  1、產品性能符合gb17201-1997；

  2、額定電壓：6kv，10kv，35kv；

  3、準確等級：0.5,0.2,0.5s,0.2s；

  4、額定變比：電壓比6000/100  10000/100  35000/100電流比5-300/5（大電流變比可以訂做）

  5、額定絕緣水平6kv:7.2/32/60kv 10kv:12/42/75kv;

用途適用范圍 ：

  jls-6、10型三相油浸式戶外高壓電力計量箱（以下簡稱計量箱）定電壓為10kv，額定頻率為50-60hz的三相交流網路上作電能計量用，由組合互感器和電表箱兩部分組成。

jlszv-10高壓計量箱適用于下列場合的電能計量：

  1、村排灌站，鄉鎮企業、加工廠、中小型工廠、礦區、交通運輸等各種企、事業單位以及林業、基建工地暫設供電站的高壓輸電線路的電能計量。

  2、小電站發電量計量或小電站電網與國家進行聯網運行時互送電能時的計量。

使用環境條件：

  1、海拔高度不超過1000m；

  2、環境溫度：

  3、**＋40℃；

  4、日平均不超過30℃；

  5、**-25℃；

jlszv-10高壓計量箱.安  裝及使用前的注意事項：

  1、安  裝前，要檢查互感器的底座是否有松動現象，保證互感器上桿后的穩固性，對于長期裸露存放于庫房的互感器要及時清除表面 沉積的污物、灰塵等；

  2、產品運輸到現場安  裝時，檢查互感器表面及傘裙部位是否有運輸過程中損壞等現象；

  3、產品上桿過程中要注意吊具不要磕碰互感器的本體，互感器豎直吊裝，保證重心穩定；

  4、認真按要求進行一、二次的接線檢查，保證二次接地的妥善可靠，防止重復接地；底座接地的妥善可靠性。

  5、檢查一次電流比規格與實際要求是否相符合；

  6、工頻耐壓試驗應在規定試驗電壓值的80％下進行；

  7、因為本產品是在戶外條件下使用，易受過電壓及雷擊影響，在a、b、c三相高壓側1米以內加裝性能優良的氧化鋅避雷器。
