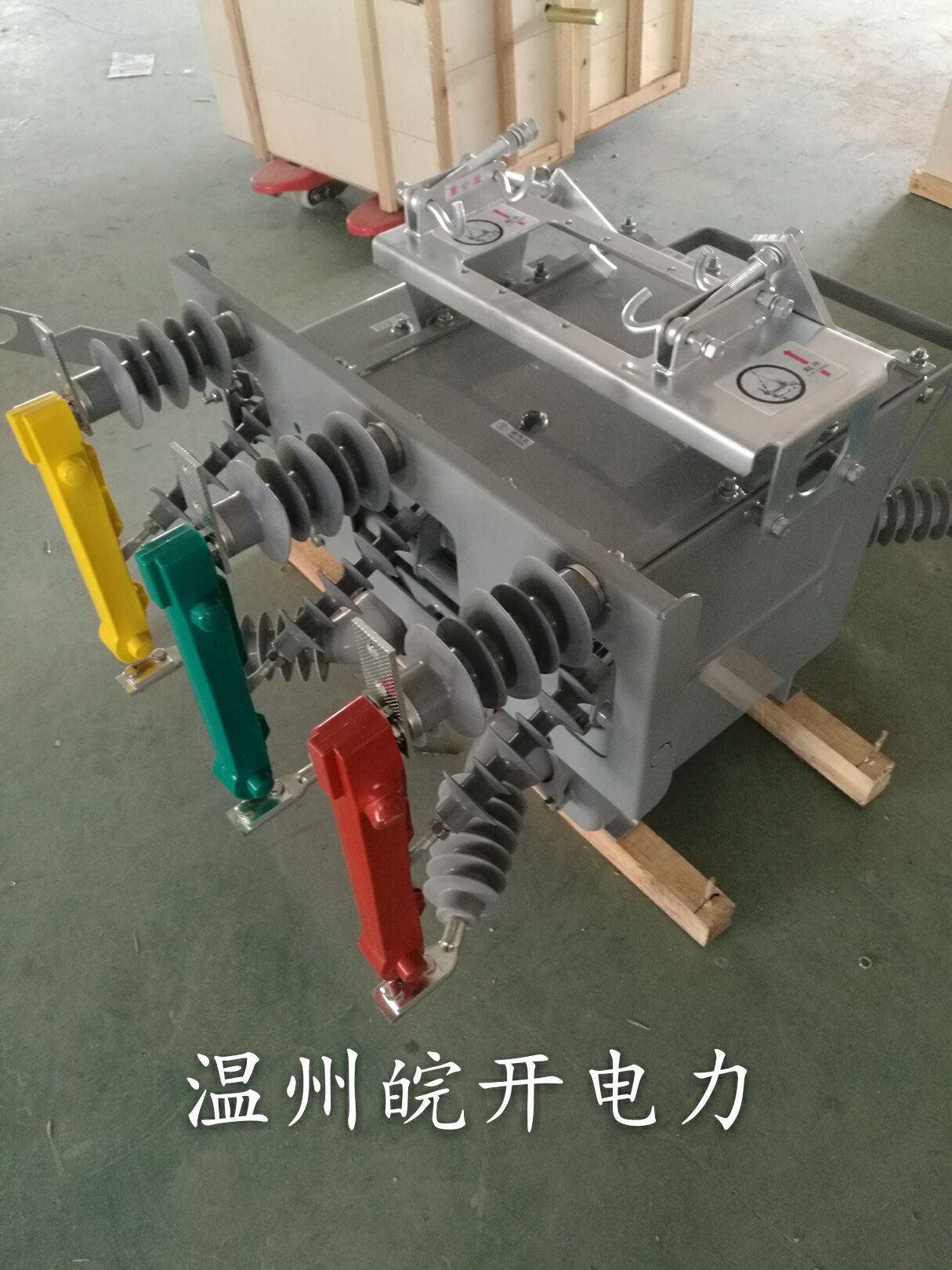

浙江皖開電力科技有限公司zw20真空斷路器產品主要特點：zw32-12f/630-20看門狗分界斷路器  10kv看門狗分界斷路器饋電架空線路的特點      對于遠近郊區供電公司來說，在所轄主網主系統中10 kv饋電出線的安  全供電十

分重要。但是，10 kv饋電線路特點是結構多樣，事故多發，特別是在城近郊區

和遠郊區地區還存在大量的架空輸電線路，這些架空輸電線路往往都是多分支

線路，安  全可靠性差，遇到刮風下雨等惡劣天氣，接地和短路故障頻發，嚴重

   監控用戶負荷分界斷路器可將檢測數據傳送電力管理中心，實現對遠方負荷的實時監控。  分界斷路器作為電力公司與用戶分界第一斷路器，其一般安  裝在10 kv架空配電

線路支線第一棵桿上，負荷側接用戶。      當用戶進戶線為架空線路，則分界斷路器的負荷側以懸式絕緣子懸掛架空絕

緣線引入，用戶第一基電桿電源側絕緣線安  裝掛接地線環，保留單極隔離開關

。  當用戶進戶線為電纜線路，則從分界斷路器的負荷側以懸式絕緣子懸掛架空絕

緣線引至用戶第一基電桿，直接聯接電纜。用戶第一基電桿電源側絕緣線安  裝

掛接地線環，不再安  裝跌落式熔斷器，保留單極隔離開關。       分界斷路器本體安  裝時，安  裝前有關部門應組織進行絕緣電阻測定、工頻耐壓

的檢測及試驗；絕緣電阻測定標準：使用2500 v兆歐表搖測絕緣電阻，分界斷

路器，相對地及斷口間≥1000　mω。工頻耐壓試驗標準：分界斷路器，相對地

及斷口間：42 kv ，分界斷路器分合閘操作面及指示面應朝向外側。

   分界斷路器控制器的安  裝：控制器的對地安  裝高度應不小于2.5 m，將開關控

制電纜（隨控制器附件）的控制器端插頭插入控制器面板插孔，另一端插入分

界斷路器底座專用插孔，插頭應旋緊�？刂齐娎|纜身端頭處、轉彎處及直線段

每隔1m應采用2.5 mm2單股銅芯絕緣線固定，擰小辮5圈。纜身應橫平豎直，不

應扭斜。     中性點不接地或中性點經消弧線圈接地系統線路正常時，變電站出線開關的分

界斷路器均處于合閘狀態，一旦用戶界內發生單相接地故障，分界斷路器內置

的零序互感器檢測到的零序電流接近于全網的零序電流，超過事先整定的參數

，經延時，判斷為界內永久性單相接地故障，分界斷路器自動分閘，將故障區

隔離開。使用手機短信息通信的，還會上報事故信息。其它相鄰用戶和主線路

的單相接地故障則屬于界外故障，該斷路器零序電流互感器檢測到的零序電流

遠小于整定值，斷路器不動作。  中性點經小電阻接地系統在中性點經小電阻接地系統中，變電站雖有零序保護

，但只要是該用戶界內發生單相接地故障，該用戶的分界斷路器與變電站保護

依靠動作時限配合，分界斷路器先于變電站開關動作，從而切斷了單相接地故

障。
