zw7-40.5/1600a永磁戶外真空斷路器概述

zw7-40.5/1600a永磁戶外真空斷路器采用了獨特設計的永磁機構和高可靠性的智能控制器構成。該裝置主要應用于中壓架空線電網，作為分、合負荷電流、過載電流、短路電流之用，并具有0～3次自動重合閘。

極高的可靠性在整個壽命期間完全免維護具有高機械壽命和電壽命整機體積小，重量輕，便于安  裝具有標準繼電保護和快速自動重合閘功能

zw7永磁戶外真空斷路器價格價錢使用條件

周圍空氣溫度：-30℃～+60℃；

海拔高度：不超過2000米 ；

風速不超過34m/s；

來自開關設備和控制設備外部的振動或地動是可以忽略的；

污穢等級：ⅳ級；

儲存溫度-40℃～+85℃。

zw7永磁戶外真空斷路器價格價錢結構

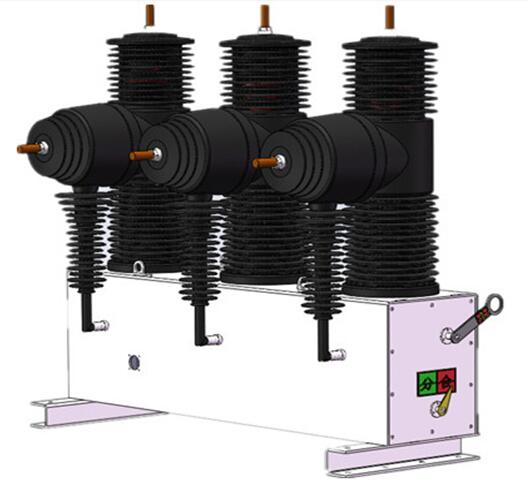

zw7-40.5/1600a永磁戶外真空斷路器主要由集成固封極柱、電流互感器、永磁操動機構及箱體組成。該型號斷路器為小型化設計。同時配有手動緊急分閘裝置。

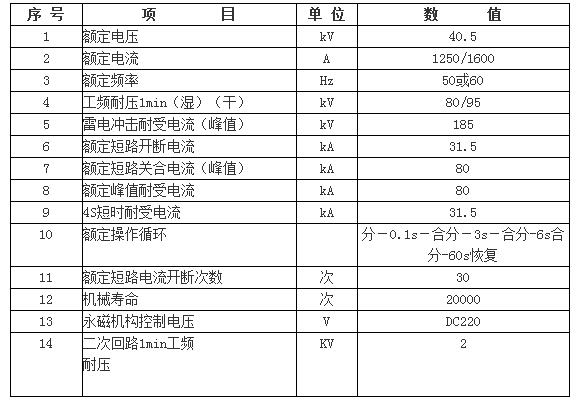

zw7永磁戶外真空斷路器價格價錢參數圖：

zw7-40.5/1600a永磁戶外真空斷路器工作原理

1、電流互感器可根據用戶需要選擇。zw7-40.5/1600a永磁戶外真空斷路器的控制由配套的智能控制單元完成。可就地實現開關分合閘操作，也可以通過通信接口由遠方遙控操作。斷路器的其他信息也可以傳輸到控制中心，通信通道可以選擇電纜、光纖、gprs/cdma、gsm等。

2、智能控制單元接近斷路器安  裝，通過控制電纜與斷路器連接。智能控制單元的電源分主備供電，主電源為ac或dc 220v，由高壓線路經pt取得；后備電源由蓄電池提供（安  裝于智能控制單元箱內）。當主電源失去時，由后備電源供電，仍可完成對斷路器的控制以及控制單元內的其他操作，后備電源（滿載時）可維持整機不小于48小時工作。斷路器操動機構中設有手動緊急分閘把手，作為控制系統或電源故障時緊急分閘操作之用。
