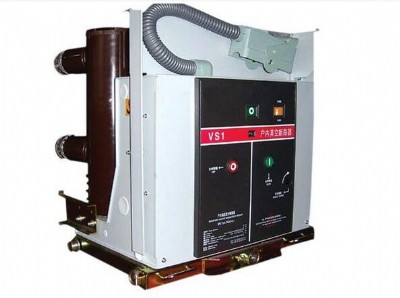

vs1高壓真空斷路器價格概述產品圖

vs1-12型高壓真空斷路器價格概述

vs1-12型高壓真空斷路器價格系戶內高壓開關設備，適用于額定電壓12kv、頻率50hz的三相電力系統 中，作為保護和控制電器使用，由于真空斷路器的特殊優越性，尤其適用于頻繁操作的場所。vs1-12型真空斷路器價格采用固定式結構，主要用于固定式開關柜中，亦可單獨使用，對輸配電線路進行控制和保護。

vs1-12型高壓真空斷路器價格可在工作電流范圍內進行頻繁的操作或多次開斷短路電流;機械壽命可高達30,000次，滿容量短路電流開斷次數可達50次,適于重合閘操作并有極高的操作可靠性與使用壽命。

vs1-12型高壓真空斷路器價格參數圖

vs1-12真空斷路器參數圖

vs1-12型高壓真空斷路器價格(普通型)采用了立式的絕緣筒防御各種氣候的影響;且在維護和保養方面，通常僅需對操作機構做間或性的清掃或潤滑,采用了固體絕緣結構—集成固封極柱，實現了免維護,在開關柜內的安  裝形式既可以是固定式，也可以是可抽出式的，還可安  裝于框架上使用,芯保持在上下極限位置，而不需要任何機械鎖扣。當有動作信號時，合閘或分閘線圈中的電流產生磁勢。

vs1-12高壓真空斷路器的原理圖

西安  vs1-12真空斷路器原理圖

vs1-12型真空斷路器價格的永磁操動機構原理動、靜鐵芯中由線圈產生的磁場與永磁體產生的磁場疊加合成，動鐵芯連同固定在上面的驅動桿，在合成磁場力的作用下，在規定的時間內以規定的速度驅動開關本體完成開合任務。此機構之所以被稱為兩位式雙穩態原理結構，是由于動鐵芯在行程終止的兩個位置，不需要消耗任何能量即可保持。而傳統的電磁機構，動鐵芯是通過彈簧的作用被保持在行程的一端，而在行程的另一端，靠機械鎖扣或電磁能量進行保護。

由上述可知，永磁操動機構是通過將電磁鐵與永久磁鐵特殊結合，來實現傳統斷路器操動機構的全部功能：由永久磁鐵代替傳統的脫鎖扣機構來實現極限位置的保持功能，由分合閘線圈來提供操作時所需要的能量。

vs1-12型真空斷路器價格安  裝圖

西安  vs1-12真空斷路器安  裝圖

可以看出，由于工作原理的改變，整個機構的零部件總數大幅減少，使機構的整體可靠性有可能得到大幅提高。由于永磁機構本身的特點，可以提高斷路器的可靠性，同時合分閘特性又只與線圈參數有關，因此永磁機構的分合閘特性可以通過電子或微機系統來控制，實現速度特性的智能控制，具有自檢測功能。控制回路可采用電子控制、外接合閘直流接觸器。

vs1-12型真空斷路器價格滅弧原理s1-12真空斷路器，空度，當動、靜觸頭在操動機構作用下帶電分閘時，在觸頭間將會產生真空電弧，同時由于觸頭的特殊結構，在觸頭間隙中也會產生適當的縱磁場，促使真空電弧保持為擴散型，并使電弧均勻分布在觸頭表面燃燒，維持低的電弧電壓，在電流自然過零時，殘留的離子、電子和金屬蒸汽在微秒數量級的時間內就可復合或聚在觸頭表面和屏蔽罩上，滅弧室斷口的介質絕緣強度很快被恢復，從而電弧被熄滅，達到分斷的目的，由于該真空斷路器采用磁場控制真空電弧，因而具有強而穩的開斷電流的能力。
