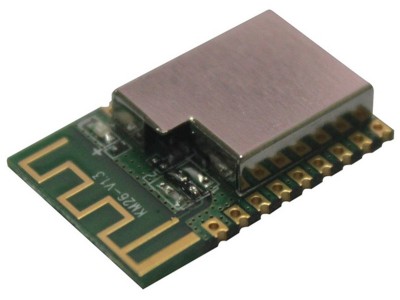

km26是一個基于esp8266ex芯片，工作于2.4ghz頻段的wlan模塊，該模塊核心處理器esp8266在較小尺寸封裝中繼承了業界領先的tensilica l106超低功耗32位微型mcu，帶有16位精簡模式，主頻支持80 mhz和160 mhz，支持rtos，并集成wi-fi mac/bb/rf/pa/lna，板載天線。

    km26模塊支持標準的 ieee802.11 b/g/n 協議，完整的 tcp/ip 協議棧。用戶可以使用該模塊為現有的設備添加聯網功能，也可以構建獨立的網絡控制器。

特征：

        支持2.4ghz, 802.11b/g/n

        內置 tensilica l106超低功耗32位微型mcu，主頻支持80 mhz和160 mhz，支持rtos

        內置10 bit高精度adc

        內置tcp/ip協議棧

        內置tr 開關、balun、lna、功率放大器和匹配網絡

        內置pll、穩壓器和電源管理組件，802.11b 模式下+20 dbm的輸出功率

        a-mpdu 、 a-msdu 的聚合和 0.4 s的保護間隔

        wifi @ 2.4 ghz，支持 wpa/wpa2 安  全模式

        支持at遠程升級及云端ota升級

        支持 sta/ap/sta+ap 工作模式

        支持 smart config 功能（包括 android 和 ios 設備）

        hspi 、uart、i2c、i2s、ir remote control、pwm、gpio

        深度睡眠保持電流為 10 ua，關斷電流小于 5 ua

        2 ms 之內喚醒、連接并傳遞數據包

特性：

協議與接口標準

wifi標準

ieee 802.11b/g/n

數據接口

uart/hspi/i2c/i2s/ir remote contorl

gpio/pwm

i/o口

9個gpio

led

當led慢閃時，表示未連接wifi，當led常亮?xí)r表示已經連上wifi

內存容量

外掛flash

8mbit

wifi特性

wifi工作模式

sta/ap/sta+ap/smart config

無線安  全支持

wpa，wpa2

加密類型

wep/tkip/aes

wifi射頻參數(典型值)

工作頻率

2.4ghz-2.5ghz (2400m-2483.5m)

發射功率

802.11b (cck) 11mbps: 20+/-1.5dbm

802.11g (ofdm) 54mbps: 15.5+/-1.5dbm

802.11n(ht20@mcs7) 72.2mbps: 14.5+/-1.5dbm

工作電流(典型值)

電源輸入vcc

3.0~3.6v（建議3.3v）

工作電流

80ma (工作平均值)

工作條件

工作溫度

-10oc to +60oc

儲存溫度

常溫

工作濕度

5％ to 95％（不凝結）

物理規格

pcba尺寸

24.3mm*16mm*3.65mm

無線傳輸距離

室內：45m，室外：150m （因環境而定）
