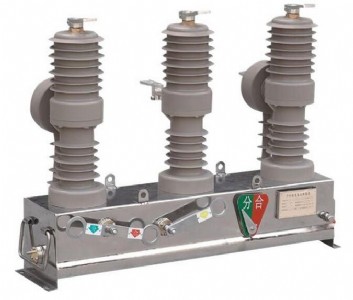

zw32-12戶外高壓真空斷路器

產品概述：

   zw32-12戶外高壓真空斷路器（以下簡稱斷路器）為額定電壓12kv、三相交流50hz的戶外配電設備。 主要用于開斷、關合電子系統中的負荷電流、過載電流及短路電流。適用于變電站及工礦企業配電系統 中作保護和控制之用，及農村電網頻繁操作場所。也可作為電網的分段開關，加裝控制器后，可實現配 網自動化。

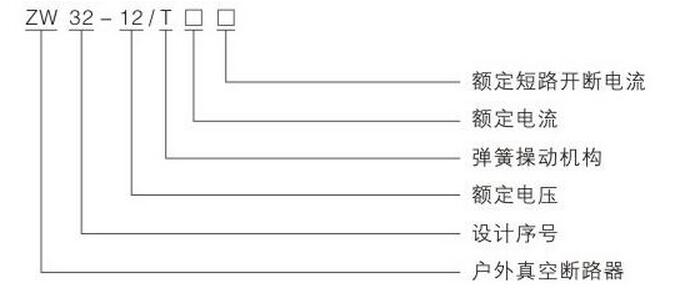

型號及含義

使用環境條件

  海拔：≤2000m及以下

  周圍空氣溫度：上限+30℃，下限-40℃

  風壓不超過700pa(相當于風速34m/s)

  振幅：無常性劇烈震動

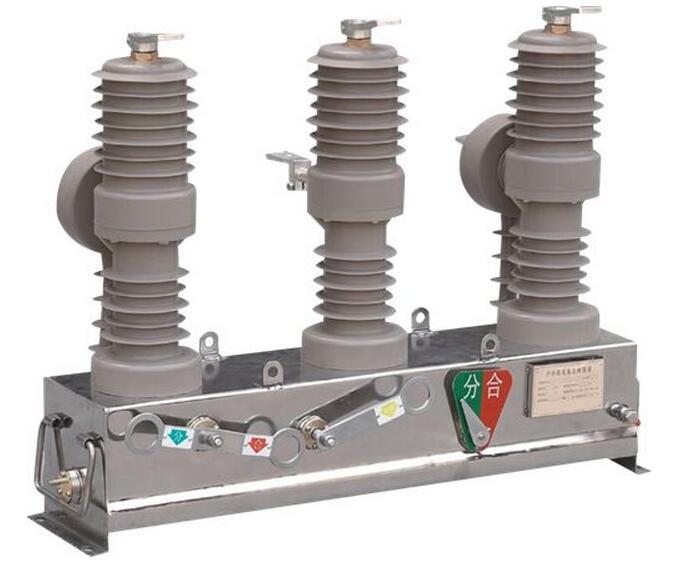

zw32-12戶外高壓真空斷路器結構特點

  斷路器采用三相支柱式結構，具有開斷性能穩定可靠、無燃燒和爆炸危險、免維修、體積小、重量輕和使壽命長等特點。

  斷路器采用全封閉結構，密封性能好，有助于提高防潮、防凝露性能，特別適用于嚴寒或潮濕地區使用。

  三相支柱及電流互感器采用進口戶外環氧樹脂固體絕緣，或采用戶內環氧樹脂外包有機硅橡膠固體絕緣；具有耐高低溫、耐紫外線、耐老化等特點。

  斷路器可以裝設二相或三相電流互感器，供過電流或短路保護用，也可以給智能控制器提供電流采集信號；根據用戶要求可加裝計量用電流互感器。

  斷路器可外帶三相聯動的隔離開關，在隔離開關分閘狀態下有明顯可見斷口，并具備與斷路器本體之間的防誤聯鎖裝置，只有在隔離刀完全合閘或完全分閘時才可操作斷路器。可連裝避雷器支柱絕緣子，維護方便。

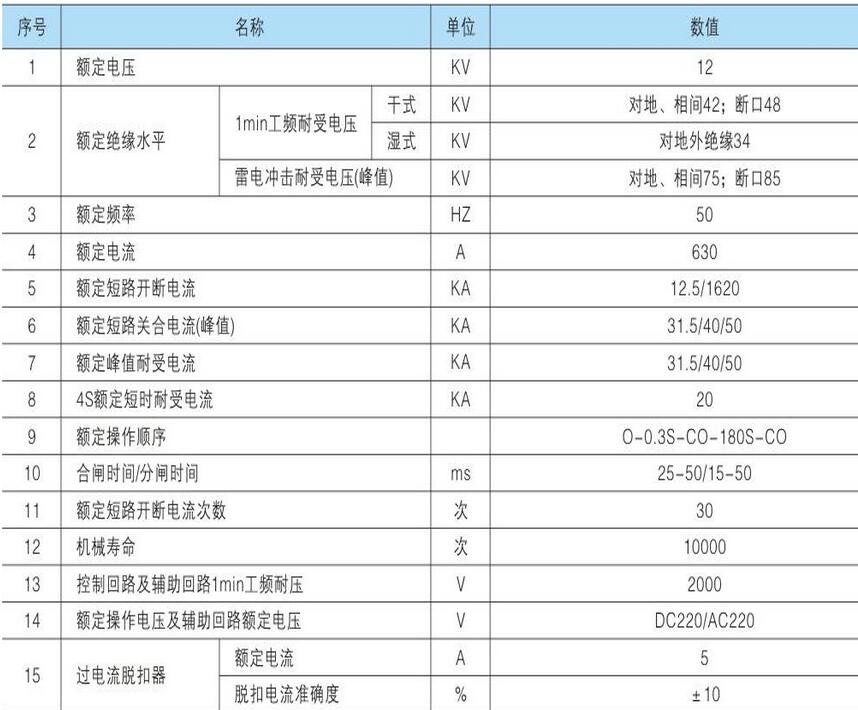

主要技術參數

技術參數

外形及安  裝尺寸

安  裝、維護

  操作人員應初步了解產品的性能及安  裝調整、維護知識，對運行中問題應予以記錄，必要時通知制造廠家。

  產品在安  裝前要進行外觀檢查。觀察一下產品的絕緣套管是否有損傷，分合指示、儲能指示是否有漏裝現象，箱體是否有變形等。檢查完畢后，產品要裝在高4m以上的柱子上使用。

  帶隔離開關的斷路器安  裝時應認真檢查隔離開關與斷路器之間的機械聯鎖裝置動作的準確性。

  產品在投入運行前，就仔細核對各操作元件的額定電壓、額定電流與實際情況是否相符。并用機構進行操作，以檢查各種動作是否正確。

  斷路器的各項參數在出廠檢驗時就已經調整好，用戶不必開機檢查；按要求進行耐壓試驗后，即可安  裝。

  斷路器可以單桿架設，也可以雙桿架設。斷路器應平穩、牢固地安  裝在專用鋼架上。

  產品定期進行小檢，主要檢查斷路器的動作是否正常。帶隔離開關的斷路器，隔離開關每年檢查2次，內容有檢查隔離開關與斷路器之間的機械聯鎖動作是否正常，并在活動部件注入一些潤滑脂。

運輸、驗收及貯存

運輸

  運輸時必整臺裝入封閉的包裝箱內加以固定。

  運輸過程中不得翻轉、傾斜，需采取防震措施。

  超吊斷路器本體時，勾在箱體上的四個吊環，不得直接搬運環氧絕緣筒。

  超吊斷路器帶隔離開關時，重心偏于隔離開關側，起吊時應緩慢進行。

驗收

用戶收到斷路器后應進行如下驗收工作：

  檢查包裝是否損壞。

  對照產品裝箱單檢查文件、附件是否齊全。

  檢查斷路器銘牌上的技術參數、產品合格證是否符合訂貨要求。

貯存

  本斷路器應存放在干燥、通風、防潮、防震及防有害氣體侵襲的室內，長期存放應定期檢查環境是否符合要求。

  裝箱、開箱和保管應在干燥的室內進行，對產品及各部件要進行核對是否完整和相符。
