主要型號

     zw7-40.5/1250-20,zw7-40.5/1250-25,zw7-40.5/1250-31.5,zw7-40.5/1600-25,zw7-40.5/1600-31.

西安  zw7-40.5戶外高壓真空斷路器價格

概述：

    zw7-40.5戶外高壓真空斷路器價格用于交流 50hz、40.5kv 的三相電力系統，作為分、合負荷電流、過載電流及短路電流之用，具有結構簡單，操作方便，安  全可靠，性能穩定，壽命長，不檢修周期長等，其它同電壓等級斷路器不可比擬之優點。

執行標準

    zw7-40.5戶外高壓真空斷路器價格符合國家標準gb1984-2003《交流高壓斷路器》和國際電工委員會標準iec56《高壓交流斷路器》的要求。

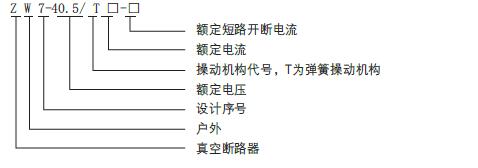

型號設計及含義

正常使用條件

     1. 周圍空氣溫度：上限：+40℃下限：一般地區-30℃，高寒地區-40℃；

     2. 海拔不超過1000m；

     3. 風壓不超過700pa (相應于風速34m/s)；

     4. 地震烈度不超過8度；

     5. 空氣污穢程度ⅲ級；

     注：超出以上規定，用戶同制造廠協商。

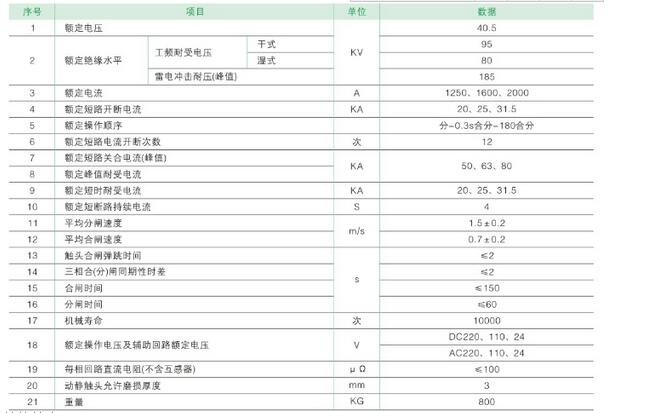

zw7-40.5戶外高壓真空斷路器價格技術參數

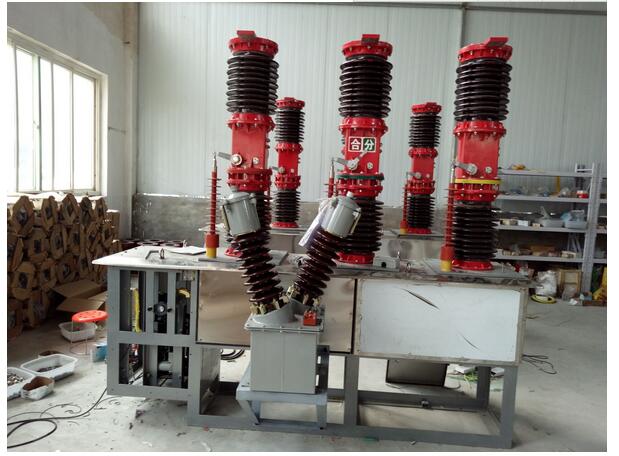

結構簡介

     西安  zw7-40.5戶外高壓真空斷路器配用ct19bw操作機 構，通過傳動裝置實現斷路器的分、合功能，選配lzzbj-35電流互感器（全封閉），供計量和繼電保護用，其線圈數量、變比、精度可根據用戶要求制作； 選用fj-01（6901）高壓斷路器絕緣脂以加強真空滅弧室及電流互感器的外絕緣，從而擴展了斷路器的使用范圍。

工作原理

      西安  zw7-40.5戶外高壓真空該斷路器結構為瓷瓶支柱式，上瓷瓶為滅弧室瓷瓶，內裝真空滅弧室，下瓷瓶為支柱瓷柱，三相瓷瓶共裝在一個結構箱上，滅弧室動 端通過拐臂、絕拉桿與彈簧機構的 輸出軸相聯。彈簧機構及斷路器聯結的聯桿在一個防水的機構箱內。該產品主要由真空滅弧室、電流互感器、傳動機構及彈簧操動機構組成。

真空管介紹

     zw7-40.5戶外高壓真空斷路器價格配所配用真空滅弧室，具有極高的真空度，由于滅弧室觸頭為cucr50材料，采用杯狀縱磁場結構，因而具有開斷容量 大、絕緣水平高、滅弧能力強、 壽命長、體積小等特點和維護簡單、無爆炸危險、無污染、噪音低等優點。真空滅弧室裝在上瓷瓶內，不但避免了沖油及充sf6氣體帶來的諸多弊端，而且使檢修 和維護更為方便，在滅弧室與瓷瓶之間用絕緣材料硅酯填充，解決防凝露問題，該絕緣材料具有良好的絕緣性能、耐老化、耐室外、而高溫等特點。

滅弧原理

     當 動、靜觸頭在操動機構作用下帶電分閘時，在觸頭間將產生真空電弧。同時，由于觸頭的特殊結構，在觸頭間隙中產生適當的縱磁場，使真空電弧保持擴散型，并維 持低的電弧電壓。在電流自然過零時，殘留的離子、電子和金屬蒸汽在微秒數量級的時間內就可復合或凝聚在觸頭表面和屏蔽罩上，滅弧室斷口的介質絕緣強度很快 被恢復，從而電弧被熄滅，達到分斷的目的。

訂貨須知：

     訂貨時請在合同上注明：

     1.產品型號及名稱。

     2.機構類型（手動或電動）

     3.如電動機構請分別注明合，分閘線圈及儲能電機的額定電壓（ac220v   dc220v   dc110v）

     4.如需要互感器過流保護裝置，請注明互感器電流比
