一、概述：

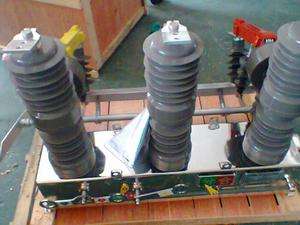

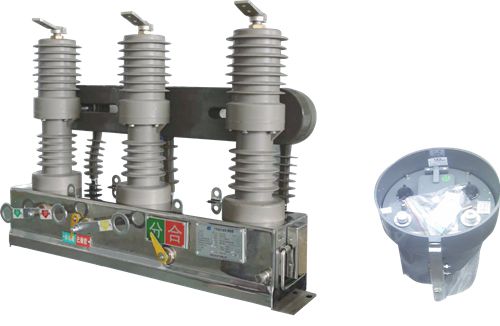

   預付費真空斷路器hyzsw32-12由zw32真空斷路器和組合互感器高壓計量箱及電能計量控制表箱組成。組合互感器中電壓、電流互感器采用環氧樹脂真空整體澆注而成。適用于額定電壓6～10kv電力系統的分支及專用變壓器中作預付費計量使用。

二、性能

      預付費真空斷路器hyzsw32-12適用于額定頻率50hz，額定電壓10kv及以下戶外電力系統中作電能計量用，可為用戶提供0.2s級各種變化及雙變化的產品。互感器采用全封閉環氧樹脂真空澆筑，因此杜  絕老化問題。分界開關部分采用真空開關并帶有零序、保護電流互感器，與智能控制器實現零序、過流、速斷保護，可以實現自動切除單相接地故障和自動隔離相間短路故障。確保非故障用戶的用電安  全。

此產品具備了ftu功能實現開關遙控分合閘;也具有gprs遠程操控功能(詳細內容見下“智能控制器說明”)。本型預付費組合互感器通過預付費控制終端實現用電戶預交電費、欠費前提醒、欠費后掉閘并延時報警等預付費高壓計量箱基本功能，此產品在結構上安  裝方便，外觀美觀。

     10kv架空配電線路t接的用戶內部發生故障時，如故障在其進線段，或故障雖發生在用戶進線開關內側但其保護動作時限與變電站出線開關保護配合不當時，均會造成變電站出線開關保護掉閘。如果故障性質是永久的，變電站重合不成功，則一個中壓用戶界內的事故將使整條配電線路停電，這種在配電網中常見的波及事故，對社會將造成惡劣影響。

   該類型的戶外用戶分界真空斷路器，是解決上述波及事故的理想設備，該設備出線側內置零序電流互感器，與分界控制器配合使用。安  裝于10kv架空配電線路的t接處或用戶端，可以實現自動切除單相接地故障和自動隔離相間短路故障。確保非故障用戶的用電安  全。適合用于變電站，工礦企業，農村電網配電系統作保護和控制及頻繁操作場所之用。

   干式整體澆注組合互感器是本廠根據電力供應安  全穩定運行而研制的監測及計量用的產品，其結構特點為：采用具有耐電弧、耐紫外線、耐老化的瑞士產戶外環氧樹脂真空整體澆注而成，外形采用防雨傘裙，表面爬電距離大，憎水性強，抗震能力強。支柱與電流互感器溶為一體，從而減少了體積及重量。保證了高壓引線的可靠性，明了性。防竊電能力提高，取代了傳統箱體瓷瓶式結構，減少了內部高壓部件，增強了互感器的絕緣性能。

三、產品特點：

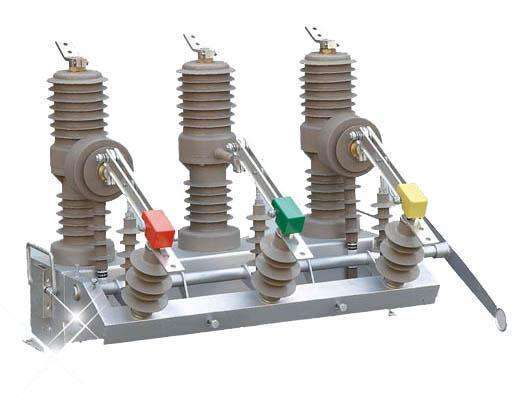

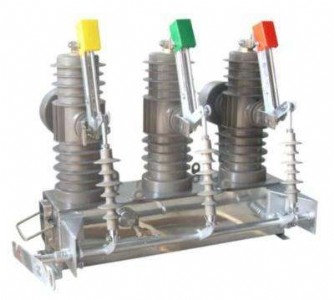

  1、預付費真空斷路器hyzsw32-12配有優越的zw32小型化真空斷路器，開斷能力強，涌流控制器采用微控技術，當電流超過設定倍數整定電流時，立即進行速斷保護，還可根據需要進行延時設置，用戶先預交電費后才能使用。

  2、干式免維護，計量保護單獨磁路，互不干擾;電流計量精確度達到0.2s級。電流變比任選，可做雙變比擴大使用范圍，小計量，大保護，使產品更為優越。

  3、防竊電能力強，采用航空插頭接線，使設備安  裝更為簡便，引線密封可鉛封，實現互感器與斷路器一體化，結構簡單合理，整體的體積小。

  4、互感器的設計方面，在符合國家互感器標準的前提下，將互感器的鐵心體積減小，級別不變，重量減輕，使整體的安  裝、視覺效果都有了很好的效果。

四、引用標準

   gb/t11022-1999《高壓開關設備和控制設備標準的共用技術要求》

   gb311.2-2002《高壓輸變電設備的絕緣配合使用導則》

   gb/t 4109-2008《交流電壓高于1000v的絕緣套管》

   gb2706《交流高壓電器動、熱穩定試驗方法》

   gb3309-1989《高壓開關設備在常溫下的機械試驗》

   gb1208-2006《電流互感器》

   gb/t17626-4-1998《電磁兼容試驗和測量技術，電快速瞬變脈沖群抗擾度試驗》

六、使用的環境條件

  a . 海拔高度不超過3000米; 污穢等級：ⅳ級。

  b .周圍空氣溫度：-40°c~+40°c;日溫差：日變化25°c。

  c . 風速不大于35m/s;地震強度不超過8級。

  d .無易燃、易爆炸危險、化學腐蝕的場所。

七、售后服務

我公司本著優質、高效、發展的精神，以優質的產品、貼心的服務為理念，并公開、負責地向您鄭重承諾如下：

  1.我廠出售的所有產品最低保修期為一年，部分產品保修三年。保修期內免費上門維修(人為因素  或不可抗拒的自然現象所引起的故障或破壞除外)。

  2.在接到報修通知后，七個工作日內趕到現場并解決問題。

  3.用戶可以通過售后電話咨詢有關技術問題，并得到明確的解決方案。

  4.用戶在正常使用中出現性能故障時，本公司承諾以上保修服務。除此以外，國家適用法律法規另有明確規定的，本公司將遵照相關法律法規執行。

  5.在保修期內，以下情況將實行有償維修服務;

    (1)由于人為或不可抗拒的自然現象而發生的損壞。

    (2)由于操作不當而造成的故障或損壞。

    (3)由于對產品的改造、分解、組裝而發生的故障或損壞.
