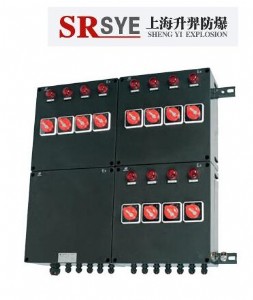

bxm(d)8050系列防爆防塵防腐照明(動力)配電箱

適用范圍

1. 適用于爆炸性氣體環境１區,２區危險場所。

2. 適用于ⅱa,ⅱb,ⅱc類爆炸性氣體環境。

3. 適用于可燃性粉  塵環境21區、22區場所。

4. 適用于t61-t6組溫度組別

5. 廣泛適用于石油開采、煉油、化工、軍工等

bxm(d)8050系列防爆防腐照明(動力)配電箱技術特點

1.外殼采用外殼為增安  型結構,采用玻璃纖維增強不飽和聚酯樹脂. (smc)壓制而成,外形美觀,具有耐腐蝕,耐沖擊,熱穩殼體和蓋的接合面為曲面迷宮式結構,確保了較高的防護等級或zl102鋁合金壓鑄成型，表面高壓靜電噴塑，不銹鋼外露緊固件；

2.具有防水、防塵，防腐等性能；

3.內裝元件：小型斷路器 ，塑殼斷路器，防水防塵配電箱極數：1p、2p、3p、4p、1pl、2pl、3pl、4pl

bxm(d)8050系列防爆防腐照明(動力)配電箱技術參數

執行標準：gb3836.1、gb3836.2、gb3836.3、gb12476.1、iec60079

防爆標志：exd ii bt6、exd ii ct6

額定電壓：ac220/380v

主回路額定電流：400a

防護等級：ip54（iib）、ip55（iic）、ip65（dip）

防腐等級：wf1

使用類別：ac-3、ac-4

額定電壓：220v/380v ，

額定電流：10a ，

進線口螺紋：g1”

指示燈電壓代號：a:ac/dc12-36v，b:ac/dc48-100v ，c:dc220v ，d:ac200-380v

指示燈顏色代號：r：紅色、g：綠色、y：黃色、w：白色 .按鈕觸頭型式代號:ⅰ：一常開一常閉 ⅱ：二常開 ⅲ：二常閉

支路數：4、6、8、10、12；

訂貨須知

用戶在訂貨時，須注明配電箱的回路數，各回路相應的是電流以及斷路器的級數，若須帶漏

電功能，則還需注明，若需帶總開關則請注明總開關的電流及級數，并注明進出線方向，進

出線規格及對應的數量。照明配電箱開關布局及安  裝尺寸部分可參照后面的外形及安  裝舉例

動力照明混合時，按動力配電箱造型。
