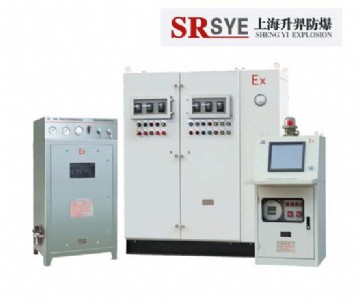

pxk正壓型防爆配電柜

pxk正壓型防爆配電柜pxk正壓型防爆配電柜pxk正壓型防爆配電柜

適用范圍

1區、2區危險場所，iia、iib類爆炸性環境；

溫度組別：t1-t4；

戶內，戶外：ip65；

用于化工，煉油，石油開采，海洋石油平臺，郵輪，軍工等危險場所。

產品功能說明

產品設置換氣連鎖，產品投運前，只有經過主盤內腔換氣，并達到規定的時間和換氣量后，確保主盤內部吹除了易燃易爆氣體，副盤才能受電，并開始檢測主腔氣壓，確保產品投運時，

電氣元件已被潔凈介質有效隔離；

只有主盤內腔氣壓滿足規定的氣壓要求時，副盤內電源自動切換系統才會向主腔送電；

主盤內腔工作氣壓為100pa《p《800pa，當氣壓高于800pa時，自控系統自動關閉進氣或開啟排氣閥，自動調整內部氣壓，保證產品不受高氣壓沖擊而變形損壞；當氣壓低于100pa時，自控系統自動報警

（聲光報警器），并開啟進氣，自動調整內部補氣，補氣成功時，自動恢復正常，不成功且內部氣壓降到60pa時，必要時可設置系統斷電；

副盤自控系統為不間斷連續監控，并顯示主盤內腔各壓力參數；

正壓通風型為不間斷連續供風，正壓腔內電器元件的工作熱量可隨時帶走，具有良好的散熱功能，內部可裝檢測儀表、分析儀表、顯示儀表、低壓電器、變頻器、軟起動器、計算機等，整臺產品可作為設備起動、

控制、中央信號處理及控制系統；

正壓補償型為間斷性供氣，正壓腔具有良好的保壓密封性能；

同型號產品可多臺并連運行；用戶提供氣源時，需配備潔凈空氣或惰性氣體氣源，一般情況下，用戶現場的儀表氣源可滿足要求，氣源壓力為0.2-0.8mpa；

產品適用電源系統為交流三相四線制380/220系統及所有弱電系統，不適用于高壓系統；

pz系列正壓柜為專用于2區而設計的一種正壓防爆柜，pz系列與px系列相比省略了檢查換氣時間的安  全間隙，僅標志換氣的時間，有用戶在主腔通電前按要求進行；另外，當外部氣壓低于100pa時，自控系統自動報警

（聲光報警器）并開啟進氣，自動調整內部補氣，補氣成功時，自動恢復正常，不成功且內部氣壓降到60pa時，系統不自動斷電，繼續報警。

產品特點

防爆原理：采用介質隔離點燃源，即：把用戶所需的電器元件裝在一個充滿正壓力且潔凈介質的外殼內，使外部環境中 易燃易爆的氣體混合物質無法接觸到電器元件在正常工作時所產生的電火花或危險溫度，從而到達防爆的目的；

本產品可根據用戶要求安  裝各種普通的檢測儀器、分析儀表、顯示儀表、監視器、微電腦觸摸屏、大功率變頻器以及普通電源元件，對用戶內裝電器元件基本不受限制；

產品采用主、副盤結構，主盤為正壓腔，內裝用戶所需的電器元件和防爆必須的減壓傳感系統、通風布氣系統、氣壓雕節系統等；副盤內裝防爆換氣自控系統、防爆電源自動切換系統、防爆報警系統、防爆壓力顯示系統、進出氣源連接口，

自供氣規格產品的副盤內還裝有防爆供氣裝置；

可按用戶要求分別定制成箱式、柜式和琴臺式結構，柜式又分為上下結構和左右結構；箱式，一般采用鋼板焊接而成，表面高壓靜電噴塑，或不銹鋼板焊接成型，前開門操作后開門維修；琴臺式和柜式其柜架采用標準型材焊接，表面高壓靜電噴塑，

對其接合面都經過了特殊處理，前開門操作后開門維修；鋼板材料一般選用冷軋鋼板，也可根據用戶要求選用不銹鋼材質；

執行標準：gb3836.1、gb3836.2、gb3836.3、gb12476.1、iec60079-0、iec60079-7、iec61241-1、en60079-0、en60079-1、en60079-7、en61241-1。

訂貨須知

訂貨時按型號規格含義請?zhí)峁┰敿毜漠a(chǎn)品型號；

用戶應提供電氣系統圖、控制原理圖，內裝元件品牌及產品的面板元件布置圖、進出線電纜大小及數量等。

適用范圍

1區、2區危險場所，iia、iib類爆炸性環境、或20區、21區、22區可燃性粉  塵場所； 溫度組別：t1-t6; 戶內、戶外：ip54、ip55、ip65;訂貨時請?zhí)岢觯?用于化工、煉油、石油開采、海洋石油平臺、油輪、軍工等危險場所。
