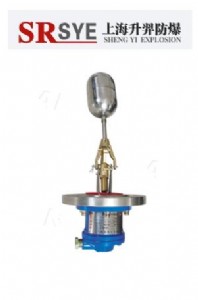

buqk-系列防爆浮球液位控制器

適用范圍

1區、2區危險場所，iia、iib類爆炸性環境、或20區、21區、22區可燃性粉  塵場所；

溫度組別：t1-t6; 戶內、戶外：ip54、ip55、ip65;

訂貨時請提出； 用于化工、煉油、石油開采、海洋石油平臺、油輪、軍工等危險場所。

產品介紹

浮球液位控制器適用于對各種容器內液體的液位控制，當液位到達上、下切換值時，控制器觸點發出通斷開關式信號。 控制器不適用于對黃銅、不銹鋼等材料有較強腐蝕作用以及含有導磁雜質的介質。 結構原理 buqk系列浮球液位控制器由互為隔離的浮球組和觸頭組二大部分組成. 當被測液位升高至上切換點時,浮球1隨之上升,使其端部的磁鋼2向下擺動,通過磁力作用,推斥安  裝在外殼3內相同磁極4上、下擺動，其另一端的動觸點5便在靜觸頭2-2間連通。當液位下降至切點時，情況正好相反，靜觸點1-1被接通。上切點至下切點之間的區域稱為換差區域。

產品特點：

1.真空結構適合于各種液位檢測操作

2.開關與液體無直接接觸，不磨損和撕裂

3.無源接點不需要任何電力供應，無電壓接觸的通用信號處理，例如plc

4.檢測與泡沫、電導率、介質常數、壓力、真空、溫度、蒸汽、冷凝液、氣泡、沸騰效應和振動等無關

5.單個裝置中可以設置多個開關點（1至8個）以實現多點控制，每個控制點的位置可根據客戶需要定制

6.所有開關的出線都集中在接線盒內（或直接出線），防護等級ip65以上、施工簡單方便、降低配線成本

7.安  裝和使用簡便，使用前開關一次性調校，無需維護

8.整體性能可靠。有sus304、sus316l、pp、pvdf、ptfe等材質可供選擇

9.sus304不銹鋼導桿，螺母,sus304不銹鋼浮球，耐高溫180度，耐壓2.0mpa，可控制電磁閥、水泵，或作缺水保護，溢水報警。 10.sus316/316l材質，使用液體強酸  強堿  ，最高耐溫180度，工作溫度-10+125度，耐壓2.0mpa,可控制電磁閥、水泵，或作缺水保護，溢水報警。

11：pp材質，最高耐溫80度，工作溫度低于60度，最高耐壓10公斤，可控制電磁閥、水泵，或作缺水保護，溢水報警。但pp材質連桿式浮球開關長度最長適宜1米以下！

12.pvdf材質，可耐強酸  強堿  ，最高耐溫可達120度！

外部安  裝

◆安  裝位置應遠離進水口，否則開關會因進水口的波動而造成誤動作。

◆若浮球液位開關裝置于容器池壁，可加裝l型角鋼支架。 ◆若開關裝置于攪拌區域，可安  裝防波管或防波擋板。 ◆選擇管的內徑大于浮球直徑的法蘭連接管。 ◆配線時建議使用多蕊電纜。 ◆被控制線路負載必須與浮球開關接點容量相匹配。 ◆被測液體的比重必須大于浮球比重。 ◆浮球的動作點已按客戶訂貨要求在出廠時調整好，請不要隨意調整浮球位置。

內部接線安  裝:

◆當浮球開關使用在有馬達、繼電器、螺管線圈等有電感性負載的電路中，建議在負載兩端并聯保護線路如：rc(緩沖器)、變阻器、二極管等。

注意：請勿將浮球開關直接連接于電磁閥、馬達或電磁開關

◆當浮球開關使用在有電容器、熾熱燈泡、很長的電纜線等電容性負載中時，在開關的觸點間將產生一個驟升電流；建議在浮球開關兩端并聯保護線路，如限流電阻器或突波吸收器等。

浮球液位開關配線及接點說明

◆打開接線盒，將電纜線從入線口穿進，并鎖緊入線口電纜固定頭，根據銘牌及接線板端子臺上的標識將接點線接入對應的端子上。

◆接線板端子臺上的標識數字由小到大對應著從上至下各浮球的接點。

◆浮球接點分為三種形式： ①1a：表示液位高于浮球時a-c接點接通

②1b：表示液位低于浮球時b-c接點接通

③1ab：表示液位低于浮球時a-c接點斷開，b-c接通；液位高于浮球時則a-c接點接通，b-c斷開

◆接線完成后請將盒蓋旋緊并將接線口固定，以確保接線盒防水。

常見故障及排除

◆故障現象、原因分析及排除方法 浮球不動作 ① 液體比重小于浮球比重→重新確認浮球比重

② 浮球漏水→與本公司聯系更換浮球

③ 異物卡住浮球→清除異物 ◆浮球動作，但無信號輸出 ① 浮球位置偏移→調整浮球位置

② 磁簧開關損壞→更換磁簧開關 ◆信號輸出不正常, 附近有磁場干擾→消除磁場 ◆信號保持，無法復原, 浮球不能復歸，有異物卡住→清除異物 ◆一點會有兩個信號輸出, 環扣位置移動→調整環扣位置

液位開關日常維護

定期清除連桿及浮球上的污垢（周期視介質而定）。

檢查環扣上的螺釘是否有松動。
