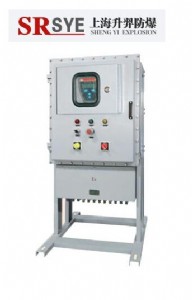

bqxr51系列防爆軟起動器

1. 適用于爆炸性氣體環境1區,2區危險場所。

2. 適用于ⅱa,ⅱb類爆炸性氣體環境。

3. 適用于t1-t4組溫度組別

4. 用于化工、煉油、石油開采、海洋石油平臺、油輪、軍工等危險場所。

產品特性

產品外殼為鋼板焊接或鑄鋁合金殼體，表面高壓靜電噴塑；

內裝abb或施耐德等公司生產的固態軟起動器，軟起動器采用逐步升壓的方法，實現平滑起動，5kw以上的防爆軟起動器設有半導體制冷裝置，并具有測溫裝置，保持機器恒溫；

可根據負載特性選用常規起動和重載起動，起動參數可自行設定；

鋼管或電纜布線均可；

執行標準：gb 3836.1-2000、gb 3836.2-2000、gb 3836.3-2000。

軟啟動器核心部分可控硅及微處理控制單元均為西門子產品，采用先進的微處理器、電力電子控制技術及全數字無速度矢量控制，實現了交流電機的軟啟動等，最大限度地消除了機械及電氣沖擊，延長了設備使用壽命，是液力耦合器及其它電機啟動設備理想的更新換代產品。電機綜合保護單元采用了目前國內先進成熟的技術、產品，經合理化設計而成，采取了特殊的抗干擾措施，動作準確可靠，具有良好的過載反時限保護、過流保護、斷相保護及漏電閉鎖保護等，各種保護功能均有測試試驗和對應的顯示功能。

該產品具有技術先進、結構合理、工作安  全可靠、分斷能力強、維護方便、使用壽命長等特點，技術性能達到了當今國際先進水平。

該產品適用于含有爆炸性氣體（甲  烷）和煤塵的煤礦。在交流50hz、電壓1140v、660v的供電系統中，對400a以下電流的三相鼠籠電機進行軟起動、泵停止等，并對線路和電機進行綜合保護，也可進行多臺同型號的設備聯鎖順序控制。在停機狀態下，可利用換向開關進行換向，改變電動的旋轉方向。

功能特點：軟起動器的核心部件采用西門子公司生產的全套產品，包括可控硅、微處理器、檢測模塊、保護模塊等，具有技術先進、功能齊全、性能穩定、抗干擾能力強、運行可靠等特點。

采用先進的電力電子器件和全數字無速度矢量控制技術，實現電流、速度的雙閉環控制，具有軟起動、軟停止、泵停止、突跳起動脈沖、起動檢測、rs232通信等功能，能滿足風機、水泵、膠帶輸送機、刮板輸送機等不同負載對象的控制要求。真正的可控軟件起動、軟停止，參數連續可調，其中軟起動時間0.3 ～180s，起動電壓20％ ～100％ue，限流0.5 ～6ie，停止時間1 ～15s，用戶可以根據負荷情況控制電機按"s"曲線或預先給定的曲線平滑起動、停止。另外，由于軟啟動器有pc接口，因此各類參數的設定既可以用面板電位計、刻度盤及撥動開關實現，也可以通過pc接口進行更為詳細的參數設置，以滿足要求更高的場合。

通過控制電機的端電壓，避免了大起動轉矩和起動電流的峰值，一方面可以使工作機械不受三相交流電機起動過程中過大的加速轉矩作用，另一方面也使供電系統免受過大起動電流的沖擊。對加速轉矩進行一定的限制與控制，大大減輕了作用在被傳送物體上的機械應力，減小了工作機械和傳動裝置的零部件磨損，從而達到了減少維護工作量、提高工作安  全性能和延長設備的使用壽命等功效。

對于膠帶輸送機等大慣量負載，不可避免地有重載起動和壓煤現象，wx-str軟啟動器是專門為膠帶輸送機這類大慣量重負載設計的。尤其適用于高起動頻率、點動模式或重載起動的驅動場合。通過軟啟動器控制，有效地抑制膠帶動態張力，大大延長了膠帶的使用壽命。str軟啟動器自身的自診斷和保護功能齊全，起動、停止過程中具有溫度、過流、過載、缺相、線路故障、電機失速、可控硅故障等保護，因此，無論是外界還是內部產生的各類干擾、故障信號，都會因為上述保護功能的存在使得軟啟動器更為安  全可靠。報警指示功能與故障類型一一對應，大大地減少了維護維修工作量。

過負載能力強，允許在額定電流115％下長期運行，頻率范圍45 ～66hz，允許電壓波動范圍為＋10％、－25％。

電機綜合保護器采用目前國內先進成熟的技術，采取了特殊抗干擾措施，動作準確可靠，具有良好的過載反時限保護、過流保護、斷相保護及漏電閉鎖保護等，各種保護功能均有測試試驗和對應的顯示功能。

既可以就地控制，也能通過可編程控制器（plc）或其它設備對其進行遠方控制。控制回路為本安  型。

結構簡單，防爆外殼采用方型、快開門結構，內部裝置為導軌手車式，手車具有互換性；主回路進出線及控制回路采用接插件連接方式，安  裝操作維護方便。

電壓、電流表均采用數字顯示，直觀明了。

技術參數：

額定工作電壓：ac 1140v，660v

額定工作電流：140、205、250、300、355、400a

額定頻率： 45 ～ 66hz

軟啟動時間：0.3 ～ 180s (max.1000s)

停止時間：0～20s(max 1000s)

突跳起動時間：0 ～ 1000ms

起動電壓：20 ～ 100％ue

電流限制：0.5 ～ 6ie

主回路通斷能力：接通4000a，分斷3200a

真空接觸器極限分斷能力：6000a

真空接觸器機械壽命：＞150萬次

隔離換相開關分斷能力：≤6ie

隔離換相開關機械操作循環次數：正反向各6000次

保護功能：過載保護、過流保護、相不平衡（包括斷相）、漏電閉鎖、可控硅故障、溫度過高等保護功能

本安  參數：最大開路電壓ac24v，最大短路電流50ma

外形尺寸：(l b h)mm: 958 875 1007

重 量：420kg

訂貨須知

定貨時請詳細注明軟起動器的型號名稱、進出線口規格及數量等；

如有其它特殊要求，請提供電氣原理圖，并另行注明。
