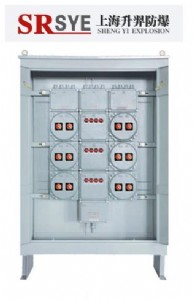

bpg系列防爆照明動力柜

一、適用范圍

防爆配電柜—1區、2區危險場所。

防爆配電柜—iia、iib、iic類組爆炸性氣體環境。

防爆配電柜—戶內、戶外（ip54、ip65）。

二、性能特點

內裝各種防爆電器，可按照用戶提供的電氣原理圖及主要技術參數制定配電柜的外形尺寸并選用相應的防爆電器，可根據要求制作成面板上直接操作或開門操作等形式。

常用方案舉例：

1. 多路動力（照明）配電型

通過將多個防爆斷路器或動力（照明）配電箱及數個防爆接線箱組合，可在電壓380v，電流630a的三相交流50hz的配電系統中實現動力、照明配電設備的電能轉換分配及控制。

2. 多路電磁起動配電型

  通過將多個防爆電磁起動器或電磁起動箱和防爆斷路器、操作柱和防爆接線箱等組合，可在電壓380v的三相交流50hz的配電系統中實現動力配送及電動機的集中控制，支路最大可達到160a，可根據用戶要求實現遠距離控制，并可根據要求加裝信號燈、電壓表、電流表等裝置。

3. 多路降壓起動配電型

將防爆降壓起動箱至于防護柜中，實現對交流50hz、電壓為380v，電路中容量為95kw及以下的三相鼠籠型電動機的不頻繁降壓起動，具有短路、缺相、過流堵轉等保護功能，可用手動、自動和遠控等多種方式來控制。

4. 計量、檢測控制型

通過內裝各種防爆電表和各種二次儀表，從而實現對路中的參數、壓力、溫度等各種物理量的計量和監測。

5. 混合型

根據用戶要求，將相應的防爆電器組合，從而滿足用戶現場的需要，配電柜的常見外形尺寸。

防爆配電柜—可根據用戶要求特制。

產品特點

外殼鋁合金或鋼板焊接成型，表面高壓靜電噴塑，或不銹鋼焊接外殼，不銹鋼緊固件；

本系列產品為隔爆型或隔爆+增安  復合型，電器腔為隔爆型、接線腔為增安  型，接線時用戶只需打開接線腔即可；

模塊結構，各種回路可根據需要任意組合；

內裝abb、施耐德、dz47等高分小型斷路器、m611或gv2電動機保護器，3ve1空氣開關、cm1塑殼斷路器及信號燈等電器元件；

具有過載、短路保護功能，并可根據要求加裝漏電保護；

可根據用戶要求特制，如加裝電涌保護器、電流表、電壓表等，外可配掛鎖金屬手柄；

可立式安  裝，戶外加裝防雨罩，鋼管或電纜布線；

執行標準：

gb3836.1、gb3836.2、gb3836.3、gb12476.1、iec60079-0、iec60079-1、iec60079-7、iec61241-1、en60079-0、en60079-1、en60079-7、en61241-1。

產品特色

內配金屬材質手柄套，緊固耐用，安  全可靠； 手柄設有鑰匙，也可加裝掛鎖，開或關位置鎖定，安  全可靠；

訂貨須知

用戶在訂貨時，需根據“型號含義”注明配電箱的回路數，各回路相應的電流以及斷路器的級數，如需帶漏電功能，則請另外注明，若需帶總開關，則注明總開關的電流及級數，并注明進出線方向，進出線規格及對應的數量； 一般情況下，用戶必須提供配電電氣系統圖，我公司根據用戶要求配置最佳制造方案并經用戶確認后制造； 有其它特殊要求請注明。
