ac系列防爆插銷

一、適用范圍

1、1區、2區危險場所，iia、iib類爆炸性環境、或20區、21區、22區可燃性粉  塵場所；

2、溫度組別：t1-t6; 戶內、戶外：ip54、ip55、ip65;

3、訂貨時請提出； 用于化工、煉油、石油開采、海洋石油平臺、油輪、軍工等危險場所。

4、防爆插銷的定義：

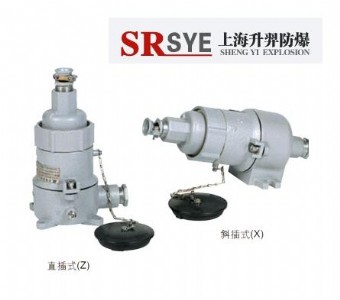

防爆插銷是由插頭及插座兩部分組成，外殼用鑄鋁合金壓鑄而成，插座連接于電源側，插頭連接于電氣設備側，插座由供連接導線用的插套組成接觸部分，并帶有快速切換開關。

二、防爆插銷適用范圍：

具有輕微腐蝕環境，但不含有嚴重破壞金屬和絕緣的氣體存在

能防止水合液體浸入的地方1區、2區危險場所

iia、iib、iic類爆炸性氣體環境

可燃性粉  塵環境20區、21區、22區

海拔高度不超過2000m

周圍環境溫度不超過+40℃,不低于-20℃

周圍環境的相對濕度不大于95％(相當于+25℃)適用于ⅱa、ⅱb類t1～t4組爆炸性氣體混合物（1區和2區）場所

三、防爆插銷主要技術參數

1、型號

2、電流（a）

3、電壓（v）

4、極數

5、防爆標志

6、防護等級

7、電纜外徑(mm)

8、進線口螺紋(g")

9、ac-16

10、220/380

11、1p+n

   3p+n

   3p+n+pe

12、 exd(e)ⅱbt4

    exd(e)ⅱct4

    ip54

    φ12

    3/4"

四、防爆插銷產品特點：

表面經高速拋丸清理后高壓靜電噴塑，外殼緊湊合理，強度好，防爆性能優良，表面塑粉  附著力強，具有良好的防腐能力，表面光潔，美觀大方；

插銷與開關制成聯鎖結構，只有開關斷后方能拔出插頭；

鋼管或電纜布線均可。
