一、概述

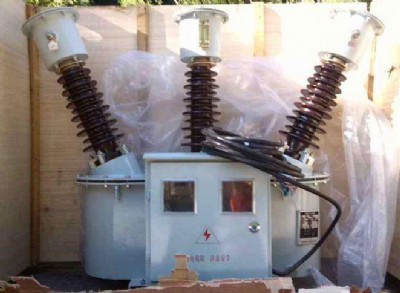

    jls-35油浸式高壓計量箱(組合互感器)，適用于額定頻率50hz額定電壓35kv及以下交流電力系統中作電能計量用，廣泛應用于電廠、變電所、工礦企業中，作有功，無功電能計量。

    jls-35油浸式高壓計量箱(組合互感器)主要由組合互感器和電度表箱兩部分組成，組合互感器由兩臺單相電壓互感器和兩臺電流互感器組成，電度表內配有有功和無功電度表各一臺，可分別計量有功電能和無功電能。具有計量精度高，重量輕，安  裝方便， 防竊電等優點。

二、jls-35油浸式高壓計量箱使用環境條件

    1、海拔高度不超過1000m；

    2、環境溫度：最高＋40℃；日平均不超過30℃；最低-25℃；

    3、系統接地方式：中性點非有效接地系統；

    4、大氣條件：大氣中無嚴重污穢。

三、jls-35油浸式高壓計量箱結構特征

    本產品由組合互感器和儀表箱兩個部分組成組合互感器由兩只單相電壓互感器連體成為（pt）及兩只電流互感器（ct）組成，pt、ct均為電磁式，兩只pt繞組采用v/v聯結成三相測量裝置，兩只ct的一次繞組分別與電網a、c相串連。箱體側面焊有接地螺絲。儀表箱與組合互感器的二次繞組出線相連接起來，儀表箱內裝三相有功電度表和無功電度表各一塊，從箱內觀察可清楚地讀抄數字。
