一、產品概述

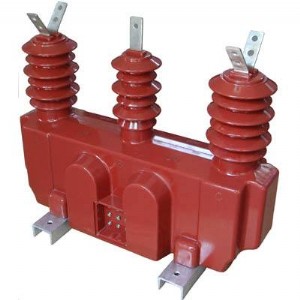

     jlszv-10干式三元件計量箱產品由三元件計量箱（三臺壓互感y/y連接和三臺電流互感）組合為一體,適用于額定頻率為50hz,額定壓10kv及以下力系統中配三相四線能表作能計量用。具有爬比距大,絕緣性能好,計量準確度高,盜等優點,是實現高供高計最佳選擇。本型產品電流互感鐵芯采用高導磁優質超微晶鐵芯,高壓互感采用日本z11高導磁優質取向硅鋼帶r型鐵芯。互感優化排列全真空一次澆注成型：底部有安  槽鋼及接地螺絲,還設有供吊的吊環栓,高壓線通過一次導排接入,二次可由鎧纜直接接入表箱,具有結構緊湊,體積小,免維護,安  方便等優點。本產品外殼為不銹鋼打造而成,表面光滑,明亮,耐腐蝕等優點。

二、jlszv-10干式三元件計量箱檢查及維護：

   1、測量繞組的絕緣阻和出廠值進行比較。

   2、檢查二次回路的接線是否正確,接線盒螺絲和壓板位置是否正常。

   3、檢查箱體外殼接地是否良好,雷保護措施是否妥協。

   4、連接一次線時,應與網的相序一致,p1,p2的進出接線必須正確。

   5、電壓互感二次不允許短路,電流互感二次不允許開路,電壓互感,電流互感二次及箱殼必須可靠接地,確保儀表和人身安  全。

   其他說明使用條件 ：本產品在環境溫-30℃c～ 40℃的范圍內,海拔2500米以下使用。空溫度不大于85％安  場所無嚴重的震動和顛簸,應無腐蝕性強烈的體,不宜安  在易燃易爆的地方。

交易說明訂貨須知： 訂貨時,用戶應向制造廠提出如下內容：1,額定一次壓比,流比；2,準確等級；3,使用條件；4,配度表的種類和數量以及精度等級。

三、jlszv-10干式三元件計量箱訂貨須知

   1、產品名稱、型號、額定電流、額定電壓、額定開斷電流；

   2、額定操作電壓及儲能電動機額定電壓；

   3、所配電流互感器電流比及準確級次；

   4、箱體外殼的材質及顏色；

   5、若有其他特殊要求，訂貨時協商。
