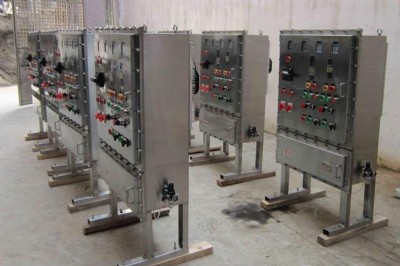

bxx51-g不銹鋼防爆檢修動力箱

一、不銹鋼防爆動力檢修箱適用范圍：

1、1區、2區危險場所；

2、iib級，溫度組別為t4的危險性氣體環境；

3、戶外掛式安  裝；

二、不銹鋼防爆動力檢修箱產品特點：

1、本產品為隔爆型結構，鋼板焊接外殼，表面靜電噴塑；

2、內裝高分?jǐn)嘈⌒蛿嗦菲骰蛩軞�斷路器、真空交流接觸器、電動機保護器、電壓表等元件，具有過載、短路、欠壓、缺相、漏電等保護功能；

3、進出線均采用無火花型防爆插接裝置，并有明確的設備位號指示板，指示板采不銹鋼防爆動力檢修箱用304不銹鋼板折彎成形，拋光處理，外形美觀大方實用；

4、bxm防爆照明配電箱隔爆面采用特殊的加工手段，嵌入耐油耐老化硅膠“0"形v不銹鋼防爆動力檢修箱密封圈，使箱體防護等級達ip65，以解決傳統隔爆箱戶外使用進雨水的難題，取締c傳統采用防雨罩防雨復雜而無效的措施；

5、所有緊固件均采用抗強腐蝕的304不銹鋼緊固件；

6、具體功能及外形可根據用戶要求特制。

三、不銹鋼防爆動力檢修箱用途

防爆照明(動力)配電箱（以下簡稱防爆配電箱）是按gb3836.1～2-2000設計和制造，配電箱主要用于1區或2區中含有爆炸性混合物為ⅱ類b級、ⅱ類c級t6組及以下爆炸危險場所，作為交流50hz，額定電壓至380v，照明或動力配電用，且具有過載和短路保護。帶漏電保護配箱還具有漏電保護性能。

四、不銹鋼防爆動力檢修箱 主要結構及外形安  裝尺寸

配電箱外殼采用zl102鑄鋁合金壓鑄制成隔爆型主腔及接線腔，采用模塊結構組合而成。主腔內裝有c45n系列斷路器或3ve系列斷路器，通過操作機構及外殼手柄(或按鈕)進行操作，每回路有“分"、“合"指示，且有指示燈顯示，接線腔內有供方便接線的接線端子，電纜通過電纜引入裝置引入，可電纜布線或鋼管布線，并設有內外接地螺釘。

五、不銹鋼防爆動力檢修箱使用與維修

5．1    將配電箱安  裝固定好，將進出線腔蓋打開，把電纜通過引入裝置接至接線端子相應標記上(若螺釘丟失應按同樣長度更換，不得加長)，接好內外接地線，檢查無誤后合上蓋，用緊固件緊固，并把壓緊螺母旋緊使電纜密封，以確保防爆性能，完畢后即可使用。

5．2    配電箱不得隨意拆卸，維修時先斷開前級電源后，才能開蓋維修，維修時不得損壞隔爆面，維修后隔爆接合面清理后涂204-1防銹油，接線腔蓋上密封膠墊不得損壞并將蓋合好，各部位螺栓(釘)緊固后才能使用。

不銹鋼防爆動力檢修箱訂貨須知

用戶在訂貨時，須注明配電箱的回路數、回路電流及斷路器的極數，若帶總開關則需注明總開關電流及極數，并注明進出線口方向、數量、大小。若照明、動力及漏電等混配時，則需提供原理圖。

產品特點

外殼采用不銹鋼板加工而成，具有耐腐蝕、抗沖擊、外形美觀舒適等優點，不銹鋼緊固件；

增安  型外殼，內裝防爆防腐斷路器或漏電斷路器、防爆信號燈等，有專用接線腔，使用戶接線方便；

殼體、殼蓋接合處密封條采用耐高溫、抗老化硅橡膠，具有良好的防塵、防水性能；

可根據用戶要求特制；

鋼管或電纜布線；

執行標準：gb3836.1、gb3836.2、gb3836.3、gb12476.1、iec60079-0、iec60079-7、iec61241-1、en60079-0、en60079-1、en60079-7、en61241-1。

訂貨須知

訂貨時需注明回路數、各回路相應的電流以及斷路器的極數，若帶總開關，則注明總開關的電流及極數，并注明進出線方向，進出線規格及對應的數量；

有其他特殊要求請注明。
