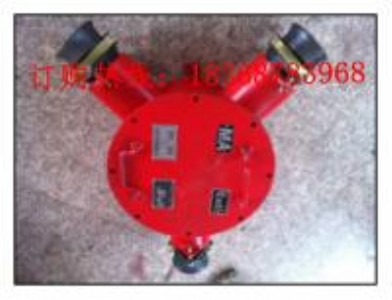

bhg1-500/10(6)-3g礦用高壓電纜接線盒

適用范圍

bhg1-系列煤礦用隔爆型高壓電纜接線盒，適用于煤礦井下及其周圍介質中含有爆炸性危險氣體（甲  烷）及煤塵的環境中，在交流50hz，電壓為6~10kv的供電系統中，供信號、照明、動力設備等作為礦用橡套電纜接線連接與分支之用。

特點

結構簡單 接線方便 體積小 重量輕 獲專利。

環境壓力80kpa—106 kpa

使用環境

周圍空氣溫度-20℃—+40℃；

空氣相對濕度不大于95％（+25℃）；

無強烈顛簸和沖擊震動的地方；

無滴水和雨雪侵入的地方；

無足以破壞金屬和絕緣腐蝕性氣體及蒸汽的場所；

產品執行標準 防爆標志

1．產品執行標準

本產品應執行標準mt/t946-2005《煤礦用隔爆型高壓電纜接線盒》、gb3836.1-2000《爆炸性氣體環境用電氣設備 第1部分：通用要求》、gb3536.2-2000《爆炸性氣體環境用電氣設備 第2部分：隔爆型：“d”》。

2.防爆標志：exdi

結構簡介

接線盒的隔爆外殼為鋼板結構，蓋采用螺栓壓接形式，兩側為電源引線端，并設有控制線引入裝置。殼體內設有三個主接線端子，接線柱上用壓板將電纜頭壓接。基座為高壓電瓷，并設有一個輔助接線端子。

型號含義

b h g 口 - 口 / 口 – 口 – 口

┬ ┬ ┬ ┬ ┬ ┬ ┬ ┬

｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜

｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜

｜ ｜ ｜ ｜ ｜ ｜ ｜ └— g：鋼板，t：鑄鐵

｜ ｜ ｜ ｜ ｜ ｜ └———— 引入裝置各數（或通數）

｜ ｜ ｜ ｜ ｜ └——————— 額定電壓（kv）

｜ ｜ ｜ ｜ └—————————— 額定電流（a）

｜ ｜ ｜ └————————————— 設計序號

｜ ｜ └———————————————— 高壓

｜ └——————————————————— 接線盒

└—————————————————————— 隔爆型
