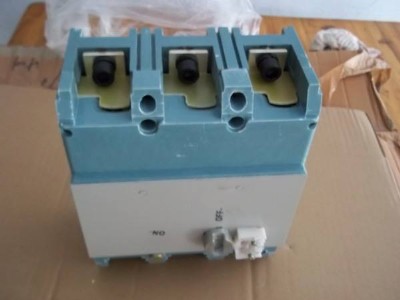

gm2-400開關結構特點

開關為裝置式塑殼開關，三極、單斷點、手動合閘、手動分閘其手把的頂端與設置在上蓋中的曲柄滑塊結構相嚙合，使合閘和分閘時手把的上下撥動變成左右轉動，合閘和分閘力距不大于3公斤/米。在外殼端蓋上設有on,off-標記及接地螺塊標記，能可靠地指示合閘及分斷位置接地位置。

gm2-400開關技術參數

額定工作電壓v：660/1140v

額定工作電流a：400

最大分斷電流a：2400

極限分斷電流（安  ）cosq=0.35:660伏、1140伏分別為2400

動穩定電流（安  ）（峰值）：8000安

熱穩定電流（安  ）（有效值）：3200安

動穩定電流a：8000

熱穩定電流a：3200

400a外形尺寸(長x寬x高）：256x206x125mm

安  裝孔距：232mm

重量（kg):7.5kg/個, 2個帶木箱18kg/箱

使用注意事項

本開關與采煤機配套使用時，在開關與采煤機、電機腔端蓋板之間必需加裝一個連接頭。連接頭由用戶自己配制。

開關正常使用時不帶電合閘，不帶電分閘，只有在緊急事故狀態才帶電分閘，故開關的電壽命暫不作規定。

開關的機械壽命在頻繁操作時應不超過2000次。

開關在經受三次規定的動穩定電流及一次規定的熱穩定電流后應進行檢修。

開關在規定的三次事故電流后應進行檢修，若滅弧室和主觸頭燒損嚴重時應更換后才能繼續使用。

凡需要隔離開關提供超前斷電裝置的用戶可向本廠提出要求，我們將在開關的端蓋上配裝置lx-19聯鎖開關。

為了確保空氣間隙重新配制的進出線排緊固螺絲不應超過出線排螺母。

開關組裝時在電機腔和開關之間加裝一層厚為1m酚醛  環氧布板。
