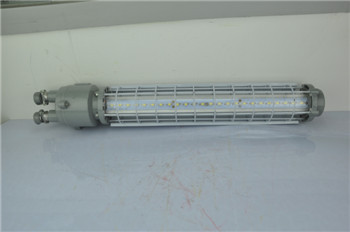

dgs28/127l 礦用隔爆型led巷道燈 28w 127v礦用防爆巷道燈

1 概述

1.1產品特點

dgs系列礦用隔爆型led巷道燈（以下簡稱巷道燈）具有體積小、重量輕、亮度高、功耗低、壽命長、免維護、環保節能、安  全性能好等優點，并獲得了兩項國家知識產權局頒發的專利證書；

巷道燈采用高壓壓鑄鋁成型殼體，表面采用先進的粉  末靜電噴涂處理，耐腐耐用、簡潔美觀；

巷道燈采用先進的電路設計和高流明大功率led光源，發光效率高，比傳統白熾燈節電80％以上，相同功率下，亮度是白熾燈的10倍以上；

巷道燈設計合理，性能穩定可靠，使用壽命長，解決了傳統燈具需頻繁更換燈泡的問題；

巷道燈散熱底座外圍呈波浪形狀，輔以幾十條寬大的散熱筋，散熱面積大幅增加，促使熱量快速散發到空氣之中，有效解決了led光源組的散熱和光衰問題，延長了led光源的使用壽命。

1.2 主要用途及適用范圍

巷道燈是以led發光二極管為光源的新型綠色環保型照明燈具，適用于含有甲  烷、煤塵等爆炸危險的煤礦井下，作為巷道及峒室內作固定式局部照明用。嚴禁用于采掘工作面。

1.3 使用環境條件

巷道燈在下列條件下應能正常工作：

a)   海拔不超過2000m；

b)   環境溫度-20℃～+40℃；

c)   空氣相對濕度不大于95％(+25℃時)；

d)   具有甲  烷爆炸性氣體混合物的煤礦井下；

e)   無顯著搖動和劇烈沖擊振動的環境；

f)   在無破壞絕緣的氣體或蒸汽的環境中；

g)   能防止滴水的地方；

h)   污染等級：3級；

i)   安  裝類別：ⅲ。

1.4 產品執行標準

gb3836.1-2010     爆炸性環境 第1部分：設備  通用要求

gb3836.2-2010     爆炸性環境 第2部分：由隔爆外殼“d”保護的設備

gb3836.3-2010     爆炸性環境 第3部分：由增安  型“e”保護的設備

mt221-2005        煤礦用防爆燈具

q/sz861-2013      礦用隔爆型led巷道燈

1.5 產品型式

巷道燈的防爆型式為礦用隔爆型，防爆標志為“exdimb”。

1.6 產品型號含義

礦用隔爆型led巷道燈

d  g  s  □ / 127  l

d：燈具

g：隔爆型

s：巷道、硐室照明用

□：額定功率 w

127：額定電壓 v

l：led光源

2 技術特征

2.1 主要技術參數見下表

表1  巷道燈型號額定電壓

v（ac）額定功率

w光通量光照度

lx最大外形尺寸

mm質量

kgdgs18/127l127181500≥10250*1903dgs24/127l127242100≥10250*1903dgs28/127l127282500≥10250*1903dgs30/127l127302700≥15250*1903dgs36/127l127363300≥15250*1903

2.2 電源電壓在額定電壓的75％～110％范圍內波動時，巷道燈均能正常工作。

3 結構特征

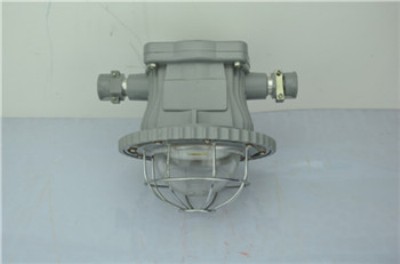

巷道燈由三部分組成：光源組件（含led光源，反光罩及電子驅動線路板等部分）、防爆殼體（含壓鑄鋁殼、鋼化透光玻璃罩、電纜引入裝置、密封件等）、防護罩（產品外形見附圖1）。

4 安  裝使用

安  裝前務必確認電源電壓與巷道燈的額定工作電壓相符，否則不可安  裝使用。

安  裝前預先做好懸掛燈具的掛鉤，必須牢固可靠。每兩盞燈間距≤30m，若電源線撓度過大，則應該增加中間掛鉤。

必須使用有地線的三芯阻燃電纜線。旋開接線腔兩端的壓緊螺母，拆卸其上電源線壓板，打開上蓋，輕拿輕放，嚴禁損傷防爆面。將壓緊螺母、墊圈、密封圈依次套在電源線上，將電纜線伸入接線腔。

電源的零線、火線接在銅接線柱上（無極性要求），地線接在腔體的相應接地極上，連接必須可靠。

調整接線腔內電纜松緊適宜后，用扳手將壓緊螺母扭緊，注意不要造成電纜線自身旋轉。壓緊螺母一定要將密封圈壓緊，以防止水滲入腔內，導致短路或損壞電源。裝好電源線壓板，緊固兩端螺釘。

仔細安  裝上蓋，檢查上蓋防水密封圈，將上蓋輕輕旋入殼體，對正連接孔旋緊螺栓。

警告：如果只有電源進線而無電纜出線時，空置的電纜引入裝置必須使用堵板密封，并旋緊壓緊螺母，確保密封圈密封可靠。

5 常見故障分析及排除方法

故障現象：巷道燈不亮

原因分析：

1.無電源輸入

排除方法：確認上級電源開關是否合閘，確認是否有正常電源輸出

2.接線柱螺母松動，電源線脫落

排除方法：切斷上級電源，打開上蓋，檢查接線柱的螺母是否松動，電源線是否脫落

3.驅動電源線路板損壞或led光源損壞

排除方法：切斷上級電源，打開蓋子，取出驅動電源線路板，檢查線路板的電源輸入、輸出引線是否有松動或脫落現象，若有則按標識接好即可，如果沒有且排除了上述第1、第2點的故障，那么可以判定是驅動電源損壞或led光源損壞，涉及到操作的復雜性，建議返廠維修。

6 保養、維修

——保養、維修巷道燈時必須切斷上級電源!嚴禁帶電打開!嚴禁帶電操作!

——維修巷道燈時嚴禁改動電路，嚴禁損傷隔爆面！

——保養、維修巷道燈時要對橡膠密封圈進行檢查，若出現老化變形，應向廠家購買更換。

7 安  全警示及注意事項

——根據《煤礦安  全規程》第四百八十條規定，井下照明和信號裝置，應采用具有短路、過載和漏電保護的照明信號綜合保護裝置配電。

——燈具應可靠接地，所有保護接地裝置（包括電纜的鎧裝、鉛皮、接地芯線）應與主接地極連接成一個總接地網。

——缺少零件的巷道燈嚴禁下井使用!

——巷道燈若出現故障，應立即由專業人員維修，嚴禁存在故障的巷道燈下井使用!

——嚴禁拆卸巷道燈的防護網、玻璃罩及觸摸光源表面！

——嚴禁隨意改變巷道燈的結構或零部件！

——嚴禁擊打巷道燈！
