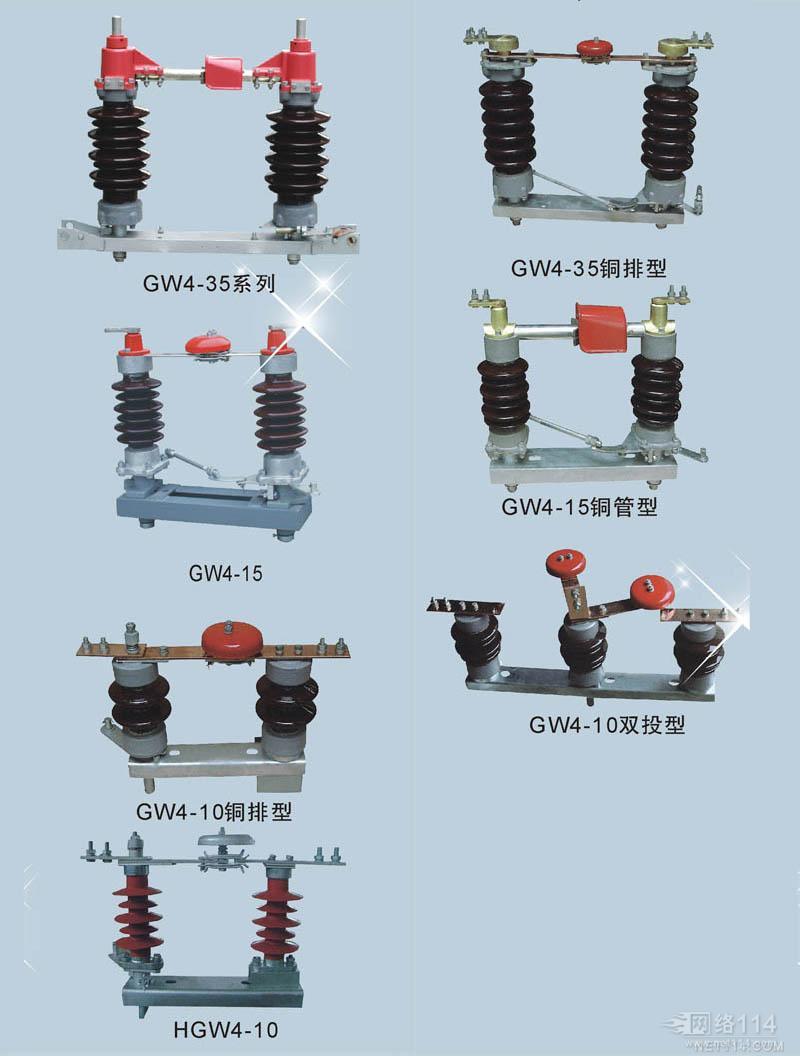

gw4-40.5型戶外交流高壓隔離開關系雙柱式三相交流50hz戶外高壓開關設備，用于電壓35kv的電力系統中，供在有電壓無負載時分合電路之用，以及對被檢修的高壓母線、斷路器等電器設備與帶電的高壓線路進行電器隔離之用。其中防污型的隔離開關可滿足重污穢地區用戶的要求，并可以有效地解決隔離開關在運行中出現的污閃問題。

該系列產品有下列品種：

1）按有無接地開關分：不接地、單接地（左接地和右接地）和雙接地；

2）接地開關按承受的短路電流能力又分ⅰ ⅱ ⅲ型；

3）按使用地區分：普通型、防污型、耐污型和高原型。

該系列產品符合國家標準和iec標準的各項要求，產品抗地震性能良好，能滿足地震烈度9度的要求。

使用條件

1． 海拔高度不超過1000m，高原型不超過4000 m；

2． 環境溫度：-40℃～+40℃；

3． 風速不大于35m/s；

4． 地震烈度：8度；

5． 覆冰  厚度：≤10mm；

6． 耐污產品適用于污穢地區；

7． 不適用于有易燃物質、爆炸危險、化學腐蝕及劇烈震動的場所。

說明：當上述環境條件不能滿足使用要求時，由用戶與制造廠協商解決。

結構

1、隔離開關的結構本隔離開關是雙柱水平回轉式結構。　　每極由三個獨立的單極組成，每個單極是由底座，絕緣支柱及導電部分組成。　　每極有兩個絕緣支柱分別固定在底座兩端的襯套上、以連桿連結，每個絕緣支柱可以水平旋轉，轉角為90°，絕緣支柱上裝有導電接線座、左、右觸頭。左、右觸頭通過導電管在兩個絕緣支柱中間接觸。

2、接地開關的結構接地開關靜觸頭固定在隔離開關的導電管上，動觸頭安  裝在底座上的接地閘刀鋼管的端部。3、隔離開關與接地開關的機械聯鎖隔離開關與接地開關的機械聯鎖部分是通過cs8-6d型手動機構上的聯鎖盤來實現的。4 、手動機構的結構手動機構分為cs11不接地機構、cs8-6d單接地機構兩種。其操作手柄為水平旋轉，轉動角度為90°; cs14g機構安  裝尺寸與cs11機構相同,只是轉動角度為180°,用于雙接地隔離開關的主刀手動機構。同時cj2、cj5、cj6、cj11(電動機構)，電磁鎖也可供用戶選配。動作原理

1、 隔離開關動作原理隔離開關的操作機構通過連接管與隔離開關的主動級相連，機構主軸旋轉90°，帶動主動級的絕緣支柱旋轉90°，底座內的連桿帶動另一側絕緣支柱按相反方向旋轉，實現分、合閘動作，主動級通過極間聯動管、帶動另外兩個從動極轉動，從而保持三相同步動作。機構中的輔助開關與機構主輸出軸相連，在分合閘位置時發出相應的分合信號。2、接地開關動作原理三相接地開關的主軸，用水平連接管通過接頭連接起來，操作機構的手柄水平旋轉90°，通過連桿帶動水平連接管轉動，實現接地開關分、合閘動作。3 、手動機構動作原理操作機構通過連接管與隔離開關及接地開關的主軸相連，cs11手動機構配不帶接地刀的隔離開關，cs8-6d手動機構配帶接地刀的隔離開關，其輸出軸設有機械聯鎖板，保證按規定的程序（主分-地合-地分-主合）進行操作。
