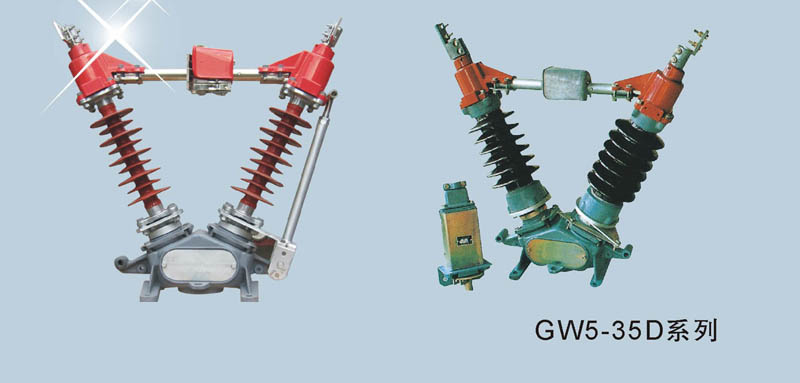

gw5系列戶外隔離開關是雙柱水平回轉式結構，每極兩個絕緣支柱帶著導電閘刀反向回轉90°，形成一個水平斷口。兩個支柱呈v型交角50°，安  裝在一個底座上，安  裝靈活方便。按接地方式可分為：不接地、單接地、雙接地。隔離開關與接地開關之間設有機械聯鎖。

本系列戶外隔離開關滿足gb1985《交流高壓隔離開關和接地開關》iec60129《交流隔離開關和接地開關》以及gb/t11022《高壓開關設備和控制設備標準的共用技術要求》等標準的相關規定

該系列產品有下列品種：

1）按有無接地開關分：不接地、單接地（左接地和右接地）和雙接地；

2）接地開關按承受的短路電流能力又分ⅰ ⅱ ⅲ型；

3）按使用地區分：普通型、防污型、耐污型和高原型。

該系列產品符合國家標準和iec標準的各項要求，產品抗地震性能良好，能滿足地震烈度9度的要求。

使用條件

1． 海拔高度不超過3000m，

2． 周圍空氣溫度：上限40℃，下限-25℃；

3． 風速不大于35m/s；

4． 地震烈度：8度；

5． 覆冰  厚度：≤10mm；

6． 耐污產品適用于污穢地區；

7． 不適用于有易燃物質、爆炸危險、化學腐蝕及劇烈震動的場所

特點

1、改進了軸承轉盤結構，使軸承座實現了防水功能。且配有注油孔、調整螺釘，開關的整體性強且維護更加簡單、方便。

2、導電桿與觸頭之間、導電桿與觸指座之間均采用銅焊工藝，另外觸指與觸指座之間加裝軟連接，使產品的主回路電阻比采用螺釘連接的大幅減小，從而減少觸頭在運行中的發熱問題。接地導桿采用導電性能優良的鋁合金，觸頭部分采用紫銅件，導電桿與底座連接處及接地觸指座之間均加裝軟連接，因此接地回路的接地可靠性大大的增強。

3、主導電外露部分均采用紫銅鍍銀的表面處理工藝，鍍銀處理，表面光潔、美觀、抗腐蝕能力強、持久耐用。

4、改進軸與孔配合方式：鐵與銅配合改為銅與銅配合或不銹鋼與銅配合，解決了在戶外長期使用出現的銹死現象。外露標準件采用不銹鋼;金屬件采用熱鍍鋅處理，開關的耐腐蝕能力更強。

5、大量采用精鑄件替代焊接件，減少焊接不牢等安  全性問題。
