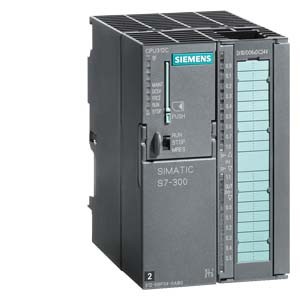

西門子simatic s7-300, cpu 312c, 緊湊型cpu帶有mpi,10數字量輸入/6數字量輸出,2個高速計數器（10khz）,集成24 v dc 電源,64 kb工作存儲區,前連接器（1x 40 針）需要mmc卡     6es73125bf040ab0

============================================

上海西萬自動化科技有限公司

全新原裝，質量保證，保修一年，提供技術服務，價格合理！

聯系人

：黃廣勝（ 銷售經理）

24小時服務熱線 ：18017715165

直線座機電話（ tel ）： 021-31661773

商務qq: 249902319  傳真：021-67226711

============================================

上海西萬西門子全新原裝現貨plc；s7-200s7-300 s7-400 s7-1200 觸摸屏，變頻器，6fc，6sns120 v10 v60 v80伺服數控備件：原裝進口電機（1la7、1lg4、1la9、1le1），國產電機（1lg0，1le0）大型電機（1la8，1la4，1pq8）伺服電機（1ph，1pm，1ft，1fk，1fs）西門子保內全新原裝產品‘質保一年。一年內因產品質量問題免費更換新產品；不收取任何費。歡迎致電咨詢

cpu

6es7 312-1ae13-0ab0

6es7 312-5be03-0ab0

6es7 313-5bf03-0ab0

6es7 313-6bf03-0ab0

6es7 313-6cf03-0ab0

6es7 314-1ag13-0ab0

6es7 314-6bg03-0ab0

6es7 314-6cg03-0ab0

6es7 315-2ah14-0ab0

6es7 315-2eh13-0ab0

6es7 317-2aj10-0ab0

6es7 317-2ek13-0ab0

6es7 318-3el00-0ab0

內存卡

6es7 953-8lf20-0aa0

6es7 953-8lg11-0aa0

6es7 953-8lj20-0aa0

6es7 953-8ll20-0aa0

6es7 953-8lm20-0aa0

6es7 953-8lp20-0aa0

開關量模板

6es7 321-1bh02-0aa0

6es7 321-1bh10-0aa0

6es7 321-1bh50-0aa0

6es7 321-1bl00-0aa0

6es7 321-7bh01-0ab0

6es7 321-1el00-0aa0

6es7 321-1ff01-0aa0

6es7 321-1ff10-0aa0

6es7 321-1fh00-0aa0

6es7 321-1ch00-0aa0

6es7 321-1ch20-0aa0

6es7 322-1bh01-0aa0

6es7 322-1bh10-0aa0

6es7 322-1cf00-0aa0

6es7 322-8bf00-0ab0

6es7 322-5gh00-0ab0

6es7 322-1bl00-0aa0

6es7 322-1fl00-0aa0

6es7 322-1bf01-0aa0

6es7 322-1ff01-0aa0

6es7 322-5ff00-0ab0

6es7 322-1hf01-0aa0

6es7 322-1hf10-0aa0

6es7 322-1hh01-0aa0

6es7 322-5hf00-0ab0

6es7 322-1fh00-0aa0

6es7 323-1bh01-0aa0

6es7 323-1bl00-0aa0

模擬量模板

6es7 331-7kf02-0ab0

6es7 331-7kb02-0ab0

6es7 331-7nf00-0ab0

6es7 331-7nf10-0ab0

6es7 331-7hf01-0ab0

6es7 331-1kf01-0ab0

6es7 331-7pf01-0ab0

6es7 331-7pf11-0ab0

6es7 332-5hd01-0ab0

6es7 332-5hb01-0ab0

6es7 332-5hf00-0ab0

6es7 332-7nd02-0ab0

6es7 334-0ke00-0ab0

6es7 334-0ce01-0aa0

產品簡介

編輯

s7-300

s7-300是德國西門子公司生產的可編程序控制器(plc)系列產品之一。其模塊化結構、易于實現分布式的配置以及性價比高、電磁兼容性強、抗震動沖擊性能好，使其在廣泛的工業控制領域中，成為一種既經濟又切合實際的解決方案。

2產品特性

編輯

· 針對低性能要求的模塊化中小控制系統

· 可配不同檔次的cpu

· 可選擇不同類型的擴展模塊

· 可以擴展多達32個模塊

· 模塊內集成背板總線

· 網絡連接 - 多點接口 (mpi), -profibus或-工業以太網

· 通過編程器pg訪問所有的模塊

· 無插槽限制

· 借助于“hwconfig”工具可以進行組態和設置參數

3產品特點

編輯

· 循環周期短、處理速度高

· 指令集功能強大（包含350多條指令），可用于復雜功能

· 產品設計緊湊，可用于空間有限的場合

· 模塊化結構，設計更加靈活

· 有不同性能檔次的cpu模塊可供選用

· 功能模塊和i/o模塊可選擇

· 有可在露天惡劣條件下使用的模塊類型

4工作原理

編輯

· plc采用循環執行用戶程序的方式。ob1 是用于循環處理的組織塊（主程序），它可以調用別的邏輯塊，或被中斷程序（組織塊）中斷。

·在起動完成后，不斷地循環調用ob1，在ob1 中可以調用其它邏輯塊(fb, sfb, fc 或sfc)。

·循環程序處理過程可以被某些事件中斷。

·在循環程序處理過程中，cpu 并不直接訪問i/o模塊中的輸入地址區和輸出地址區，而是訪問cpu 內部的輸入/輸出過程映像區（在cpu的系統存儲區）

5編程工具

編輯

使用step7軟件對s7-300進行編程，目前s7-300***的編程軟件版本為step7 v5.5 sp2。[1]

step7包含了自動化項目從項目的啟動、實施到測試以及服務每一個階段所需的全部功能。

step7中的編程語言

1、順序功能圖

2、梯形圖

3、語句表

4、功能塊圖

5、結構文本

6組成部件

編輯

導軌（rail）

s7-300的模塊機架（起物理支撐作用，無背板總線），西門子提供一下五種規格的導軌：[2]

導軌長度

產品訂貨號

160mm

6es7390-1ab60-0aa0

482mm

6es7390-1ae80-0aa0

530mm

6es7390-1af30-0aa0

830mm

6es7390-1aj30-0aa0

2000mm

6es7390-1bc00-0aa0

電源模塊（ps）

將市電電壓（ac120/230v）轉換為dc24v，為cpu和24v直流負載電路（信號模塊、傳感器、執行器等）提供直流電源。輸出電流有2a、5a、10a三種

●正常：綠色led燈亮

●過載：綠色led燈閃

●短路：綠色led燈暗（電壓跌落，短路消失后自動恢復）

●電壓波動范圍：5％

cpu模塊

各種cpu有不同的性能，例如有的cpu集成有數字量和模擬量輸入/輸出點，有的cpu集成有profibus－dp等通信接口。cpu前面板上有狀態故障指示燈、模式開關、24v電源端子、電池盒與存儲器模塊盒（有的cpu沒有）

信號模塊（sm）

數字量輸入模塊：24v dc，120/230v ac

數字量輸出模塊：24v dc，繼電器

模擬量輸入模塊：電壓，電流，電阻，熱電偶

模擬量輸出模塊：電壓，電流

功能模塊 (fm)

功能模塊主要用于對時間要求苛刻、存儲器容量要求較大的過程信號處理任務。

-計數：計數器模塊

-定位：快速/慢速進給驅動位置控制模塊、電子凸輪控制器模塊、步進電動機定位模塊、伺服電動機定位模塊等

-閉環控制：閉環控制模塊

-工業標識系統：接口模塊、稱重模塊、位置輸入模塊、超聲波位置解 碼 器等。

接口模塊 (im)

接口模塊用于多機架配置時連接主機架（cr）和擴展機架（er）。s7－300通過分布式的主機架和3個擴展機架，最多可以配置32個信號模塊、功能模塊和通信處理器。

連接：

ims 360發送、imr 361接收；對于雙層組態，常用硬連線的im 365 接口模塊

距離：

采用im 365 、兩層機架，電纜***長度可達1米；采用im 360 / 361 、多層機架，機架之間電纜***長度10米

通訊處理器(cp)

擴展中央處理單元的通訊任務，提供以下的連網能力：

-點到點連接

-profibus

-工業以太網

附件

profibus網絡總線

總線連接器和前連接器
