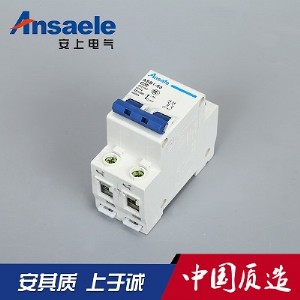

小型斷路器適用于交流50/60hz額定電壓230/400v，額定電流至63a線路的過載和短路保護之用，也可以在正常情況下作為線路的不頻繁操作轉換之用。

　　小型斷路器主要用于工業、商業、高層和民用住宅等各種場所。

　　該產品應符合gb10963.1、iec60898標準。

正常工作條件

　　1）、周圍空氣溫度上限值不超過+40℃, 下限值不低于-5℃，且24h的平均溫度值不超過+35℃;

　　注1：下限值為-10℃或-25℃的工作條件，在訂貨時用戶須向制造廠申明;

　　注2：上限值超過+40℃或下限值低于-25℃的工作條件，用戶應與制造廠協商。

　　2）、安  裝地點的海拔不超過2000m;

　　3）、大氣相對濕度在周圍空氣溫度為+40℃時不超過50％，在較低溫度下可以允許有較高的相對濕度，例如在+20℃時達90％，對由于溫度變化偶爾產生的凝露應采取適當?shù)拇胧?

　　4）、污染等級：2級;

　　5）、安  裝類別: ⅱ類及ⅲ類;

　　6）、安  裝場所的外磁場任何方向不應超過地磁場的5倍;

　　7）、一般垂直安  裝，任何方向允差2°;

　　8）、安  裝處應無顯著沖擊和振動。

主要技術參數

　　1）、額定工作電壓：ac 230v/400v（1p）、400v（2p，3p，4p）。

　　2）、額定絕緣電壓：600v。

　　3）、額定沖擊耐受電壓： 4kv 。

　　4）、額定電流：1a、3a、6a、10a、16a、20a、25a、32a、40a、50a、63a 。

　　5）、額定短路分?jǐn)嗄芰Γ╥cn）：6a-40a：6000a，50a-63a：4500a。

　　6）、運行短路分?jǐn)嗄芰Γ╥cs）：6a-40a：6000a，50a-63a：4500a。

　　7）、極數：a.單極（1p）；b.二極（2p）；c.三極（3p）；d.四極（4p）。

　　8）、瞬時脫扣類型：a.c型（5ln-10ln）；b.d型（10ln-16ln）。

　　9）、基準環境溫度：30℃。

　　10）、柵格距離：6a-40a：50mm，50a-63a：45 mm。

　　11）、外殼防護等級：ip20。

　　12）、壽命：a.電氣壽命：不低于4000次；b.機械壽命：不低于20000次。
