單介紹
多功能網絡儀表該產品是針對電力系統、工礦企業、公用設施、智能大廈的電力監控需求而設計的，它可以高精度 的測量所有常用的電力參數；采用可視度高的led來顯示.儀表測量的參數和電網系統運行信息，儀表面板帶有編程按鍵，用戶可以現場方便地實現顯示切換、參數設置、使用靈活方便。
多功能網絡儀表的詳細介紹

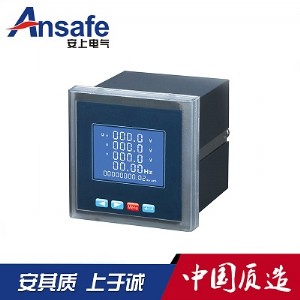

多功能網絡儀表

可以直接代替常規電力變送器等輔助單元，作為一種先進的智能化、數字化電網前端采集元件，廣泛應用于各種控制系統、變電自動化系統、配電自動化系統中，具有安  裝方便、接線簡單、維護方便、工程量小等特點，能夠完成業界不同plc、工業控制計算機通訊軟件組網。

外形代號

外形尺寸(mm)

測量電參數

顯示方式

外圍功能

42方形

120*120*80

相電壓、線電壓、電流、

總有功功率、總無功功率、

總功率因素  、總視在功

率、頻率、有功電能、

無功電能

led數碼管顯示

數字通訊

電能脈沖輸出

96方形

96*96*80

性能

參數

輸

入

測

量

顯

示

網絡

三相三線、三相四線

電壓

額定值

ac 100v、400v（訂貨時請說明）

過負荷

持續：1.2倍瞬時：10倍/10s

功耗

<1va(每相)

阻抗

≥500kω

精度

rms測量，精度等級0.5

電流

額定值

ac 1a、5a(訂貨時請說明)

過負荷

持續：1.2倍瞬時：10倍/10s

功耗

<0.4va(每相)

阻抗

<2mω

精度

rms測量，精度等級0.5

頻率

40~60hz，精度0.1hz

功率

有功、無功、視在功率，精度0.5級

電能

四象限計量，有功精度0.5級，無功精度1級

顯示

可編程、切換、循環（lcd）顯示

電源

工作范圍

ac/dc 85~270v

功耗

≤5va

輸出

數字接口

rs-485、modbus-rtu協議

脈沖輸出

2路電能脈沖輸出，光耦繼電器

開關量輸入

4路開關量輸入，干接點方式(可選)

開關量輸出

4路開關量輸出，繼電器(可選)

模擬量輸出

4路模擬量輸出，4~20ma/0~20ma(可選)

環境

工作環境

-10~55℃

儲存環境

-20~75℃

安  全

耐壓

輸入/電源>2kv，輸入/輸出>2kv，電源/輸出>1kv

絕緣

輸入、輸出、電源對機殼>5mω
