一、末端型雙電源裝置的簡介

隨著對供電可靠性的要求也越來越高，很多場合用兩路電源來保證供電的可靠性。當常用電源異常，智能雙電源裝置能自動切換到備用電源，智能雙電源裝置就是這種在兩路電源之間進行可靠切換、以保證供電的裝置。在醫院、賓館和礦山等有廣泛的應用。智能雙電源裝置由開關本體和控制器兩部分組成。開關本體由電機通過機械聯鎖機構控制常用電源的斷路器和備用電源的斷路器的分合，進而控制電源的切換。控制器通過對電壓的采樣來判斷電源是否異常，如果出現異常應產生相應的切換。

二、智能雙電源裝置的動作處理

雙電源控制器的有四種控制方式，自投自復方式、自投不自復方式消防和發電機方式。

r 自投自復式方式：如果常用電源被檢測到出現偏差時，則自動將負載從常用電源轉換至備用電源；如果常用電源恢復正常時，則自動將負載返回換接到常用電源。

s 自投不自復式方式：如果常用電源被檢測到出現偏差時，則自動將負載從常用電源轉換至備用電源；如果常用電源恢復正常時，不能自動將負載返回換接到正常電源供電。除非備用電源出現異常才進行轉換。

消防方式：如果消防中心發出dc24v消防指令時，雙電源在任何模式下將切斷兩路電源向負載供電。

f發電機方式：如果常用電源被檢測到出現偏差時，發出發電指令請求發電。當發電電壓達到額定電壓時，先從電網斷開負載電路，自動轉換到發電電源供電；當常用電源恢復正常后，則又自動返回換接到正常電源供電，并發出停電指令，請求停止發電。

三、適用范圍

asq2l系列智能雙電源自動切換系統適用于交流50/60hz，額定電壓1000v以下，額定電流1250a以下的雙電源供電系統，能實現常用電源（n）與備用電源（r）之間的自動切換（也可設定為手動切換）使雙電源供電用戶實現無人值守變電所。本產品適用于特類、ⅰ類電力系統、高層建筑、住宅小區、軍事設施、醫院、機場、碼頭、商場、通信、消防、冶金、化工、紡織、石油、煤礦等不允許停電的重要場所。

四、正常工作條件

周圍空氣溫度為-25°c～+40°c，且24小時的平均值不超過+35°c

大氣條件：空氣清潔，相對濕度在溫度＋40°c時不超過50％，在較低溫度時允許有較高的相對濕度，例如+20°c時為90％，但應考慮到由于濕度變化，有可能產生凝露現象。

安裝地點海拔高度不超過2000米，戶內使用。

本產品應安裝在無劇烈震動和沖擊，不足以使電器元件受到不應有腐蝕場所。

如果上述條件不能滿足時，應由用戶和制造廠協商解決。

當本產品用于海上石油和核電站時，應另行簽訂技術協議。

五、主要功能

1.保護功能:

■過負荷和短路保護

■斷相、短路保護

■失壓、欠壓保護

■保護負載三相電機

■兩臺斷路器之間有可靠的機械聯鎖機構和以單片機為核心的智能電氣聯鎖雙重保護

2.具有自動切換時間可調0~255秒，具有防止電源涌動誤動作延遲保護時間0~255秒；

3.高性能單片機程序控制，抗干擾能力強，保護精度高；

4.具有體積小、穩定性高、連續工作可靠等優點；

5.具有發電與消防功能；

6.無噪音運行，節能降耗，符合國家綠色電氣產品標準；

7.采用lcd全中文液晶顯示器,按鍵菜單設定,人機界面極為友好。

六、符合標準

本產品符合國際電工委員會的iec60947-6-1《自動轉換開關電器》、gb/t14048.11-2002標準，也符合《高層民用建筑防水規范》、《建筑設計防火規范》、《應急照明設計指南》、《民用建筑電氣設計規范》等。

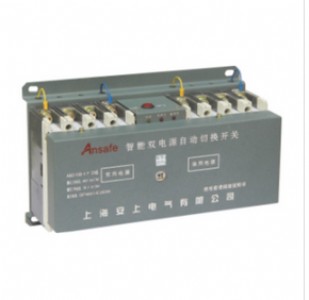

asq2系列
asq2額定電壓ac400v.額定電流63a-630a。具有操作方便，使用壽命長，3p、4p均可提供。
功能特點：
■開關切換驅動采用單電機驅動、平穩、無噪聲、沖擊力小；
■具有機械聯鎖各電氣雙重聯鎖，切換可靠，自動、手動均可；

■具有欠壓、斷相保護功能

■可提供外接指示端子，反映開關閉合狀態
