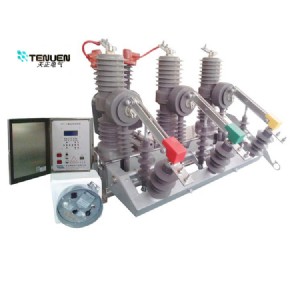

智能zw32真空斷路器zw32-12 /630型柱上真空斷路器（以下簡稱斷路器）為額定電壓12kv，三相交流50hz的戶外配電設備。主要用于開斷、關合電力系統中的負荷電流、過載電流及短路電流。適用于變電站及工礦企業配電系統中作保護和控制之用，及農村電網頻繁操作的場所。也可作為電網的分段開關，加裝控制器后，可實現配網自動化。

1.1     智能zw32真空斷路器產品型號名稱及含義

1.1.1  型號：zw32□-12□/630-□□   戶外交流高壓真空斷路器。

1.1.2  含義：

zw  32 - 12 / t □ - □  g - □

|       |      |   |   |   |    |   |______ s手操.d電操

|       |      |   |   |   |    |___________ 帶隔離

|       |      |   |   |   |_______________ 額定短路開斷電流

|       |      |   |   |____________________ 額定電流

|       |      |   |________________________ 彈操機構

|       |      |_____________________________ 額定電壓

|       |__________________________________ 設計序號

|______________________________________ 戶外真空斷路器

1.1.3   引用標準

gb4585.2  《交流系統用高壓絕緣子人工污穢試驗方法固 體層法》

gb1984   《交流高壓斷路器 》

gb11022  《高壓開關設備通用技術條件》

gb311.1   《高壓輸變電設備的絕緣配合》

dl/t  593 《高壓開關設備的共用訂貨技術條件》

dl/t  402 《交流高壓斷路器訂貨技術條件》

gb2706    《交流高壓電器動、熱穩定試驗方法》

gb3309    《高壓開關設備在常溫下的機械試驗》

dl403     《10~35kv戶內高壓真空斷路器訂貨技術條件》

dl/t  593 《交流高壓開關柜和元部件凝露及污穢試驗技術條件》

gb763     《交流高壓電器在長期工作時的發熱》

1.1.4    使用的環境條件

a.  海拔高度不超過1000米;

b.  周圍空氣溫度：－45°c∽+40°c；日溫差：日變化25°c；

c.   風速不大于35m/s；

d.   無易燃、易爆炸危險化學腐蝕及劇烈振動的場所。

1.1.5   主要技術參數見表 1：

序號 項目 單位 數值

1 額定電壓 kv 12

2 額定頻率 hz 50

3 額定電流 a 1250

4 額定短路開斷電流 ka 25

5 額定峰值耐受電流（峰值） ka 63

6 額定短時耐用受電流 ka 25

7 額定短路關合電流 （峰值） ka 63

8 機械壽命 次 10000

9 額定短路開斷電流開斷次數 次 30

10 工頻耐壓（1min）：（濕）（干）相間、對地/斷口 kv 30/42/48

11 雷電沖擊耐受電流（峰值）相間、對地/斷口 kv 75/85

12 二次回路1min工頻耐壓 kv 2

1.1.6   機械特性見表2：

序號 參數名稱 單位 數據

1 觸頭開距 mm 9±1

2 觸頭超行程 mm 2±0.5

3 分閘速度 m/s 1.0±0.2

4 合閘速度 m/s 0.6±0.2

5 觸頭合閘彈跳時間 ms ≤2

6 相間中心距離 mm 340＋1.5

7 三相分合閘不同期性 ms ≤2

8 各相導電回路電阻 μω     ＜80

9 合閘時間 ms ≤60

10 分閘時間 ms ≤60

2.    結構特點

2.1  結構

斷路器由支柱、底座和供安  裝、固定、搬(吊)運用的懸架三部分組成。

外形結構及安  裝尺寸見圖一。

2.1.1裝有真空滅弧室的柱上真空斷路器開斷性能穩定可靠,具有無燃燒和爆炸危險、安  全、免維護、體積小、重量輕和使用壽命長等特點。

2.1.2斷路器采用全封閉結構，密封性能好，有防潮、防凝露性能，適應于高溫潮濕地區使用。

2.1.3斷路器的合、分閘可手動或電動操作，亦可遙控。

2.1.4操作機構新穎、簡單、動作可靠，體積小、機械壽命可達1萬次，儲能電機為直流永磁電機。

2.2主要性能

2.2.1配外置干式電壓互感器，使斷路器自具操作電源；并可加裝避雷器（根據用戶要求可裝于電源側或負載側）。

2.2.2加裝戶外隔離開關和斷路器形成一體化，斷路器與隔離開關具有可靠的機械聯鎖裝置。

2.2.3可以與電力負荷監控系統配合使用。

2.2.4根據用戶需要可安  裝50/5~600/5套管式電流互感器。

2.2.5加裝外置電子pt。

2.2.6操動機構的電氣原理圖及接線圖見圖三。

2.2.7儲能電機采用單向永磁直流電動機，其技術數據如表3：

型            號 53zy-cjd01b 53zy-cjd02b 53zy-cjd03b 53zy-cjd04b

額定工作電壓 -220 -110 -48 -24

額定電功率 40

正常工作電壓范圍 85％~110％

額定工作電流 0.5 1.0 1.8 3.6

儲能時間 ≤8

2.2.7.1手力儲能操作采用與機構所配的儲能手柄正常操作，其操作力小于100n

2.2.8合閘、分閘電磁鐵采用螺管式電磁鐵，其技術參數見表4：

2.2.9過流脫扣器技術參數見表5：

              表4

額定工作電壓 ~220 ~110 -220 -110 -48 -24

額定工作電流 1.7 4.4 1.69 3.4 10 6.8

額定電功率 374 484 372 374 480 165

20°c時線圈電阻值（ω） 56 15 130 33 4.8 3.5

正常工作電壓范圍 分閘65％~120％額定工作電壓，小于30％額定工作電壓時不得分閘

合閘85％~120％額定工作電壓
