產品概述：

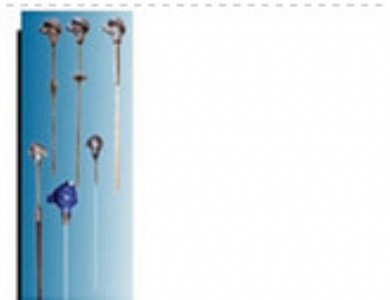

wr系列工業用熱電偶作為溫度測量傳感器 ,通常與溫度變送器、調節器及顯示儀表等配套使用,組成過程控制系統，用以直接測量或控制各種生產過程中0-1800℃范圍內的流體、蒸汽和氣體介質以及固體表面等溫度。

熱電偶是由兩種不同成分的導體兩端接合成回路時,當兩接合點溫度不同時，就會在回路內產生熱電流。如果熱電偶的工作端與參比端存在有溫差時，顯示儀表將會批示出熱電偶產生的熱電勢所對應的溫度值。

熱電偶的熱電動熱將隨著測量端溫度升高而增長，它的大小只與熱電偶材料和兩端的溫度有關、與熱電極的長度、直徑無關。

各種熱電偶的外形常因需要而極不相同，但是它們的基本結構卻大致相同，通常由熱電極、絕緣套保護管和接線盒等主要成分組成。

產品特點

 裝配簡單，更換方便；

 壓簧式感溫元件，抗振性能好；

 測溫范圍大；

 機械強度高，耐壓性能好。

測量溫度及允差

熱電偶類別 代號 分度號 最高溫度 測量溫度 允許偏差△t℃

鉑銠30-鉑銠5 wrr b 0~1800 0-1600 ±1.5℃或±0.25％t

鉑銠10-鉑 wrp s 0~1600 0-1300 ±1.5℃或±0.25％t



 名稱





 極性





 代號





 名義化學成份％





 pe





 rh





 鉑銠10-鉑





 鉑銠10合金絲





 正極





 sp





 90





 10





 鉑絲





 負極





 sn





 100





 0





 鉑銠13-鉑





 鉑銠13合金絲





 正極





 rp





 87





 13





 鉑絲





 負極





 rn





 100





 0





 鉑銠30-鉑銠6





 鉑銠30合金絲





 正極





 bp





 70





 30





 鉑銠6合金絲





 負極





 bn





 94





 6



（2）偶絲直徑及允許偏差、分度號。

偶絲的直徑及允許偏差、分度號符合下表規定：

偶絲的圓度不得超過直徑的允許偏差：



 名稱





 分度號





 直徑





 允許偏差





 鉑銠10-鉑





 s





 0.5





 -0.020





 鉑銠13-鉑





 r





 0.5





 -0.015





 鉑銠30-鉑銠6





 b





 0.5





 -0.015



（3）鉑銠熱電偶絲的國家標準、測量范圍及溫度允許偏差：



 名稱





 國家標準





 等級





 使用溫度范圍





 允許偏差





 鉑銠10-鉑





 gb/t3772-1998





 ⅰ





 0℃～1100℃





 ±1 ℃





 ⅰ





 1100℃～1600℃





 ±[1+(t-1100)*0.003] ℃





 ⅱ





 0℃～600℃





 ±1.5 ℃





 ⅱ





 600℃～1600℃





 ±0.25 ％t





 鉑銠13-鉑





 gb/t1598-1998





 ⅰ





 0℃～1100℃





 ±1 ℃





 ⅰ





 1100℃～1600℃





 ±[1+(t-1100)*0.003] ℃





 ⅱ





 0℃～600℃





 ±1.5 ℃





 ⅱ





 600℃～1600℃





 ±0.25 ％t





 鉑銠30-鉑銠6





 gb/t2902-1998





 ⅱ





 600℃～1700℃





 ±0.25 ％t





 ⅲ





 600℃～800℃





 ±4 ℃





 ⅲ





 800℃～1700℃





 ±0.5％t



注：t為被測溫度（℃）
