1.

本系列產品主要有防爆路燈桿、免維護節能防爆燈具及其它電器組成。

2.

路燈桿由主桿、外挑桿、燈桿底座組成。燈桿底座內可根據用戶需要配置防爆接線盒等。

3.

燈桿和底座截面形狀為等邊多邊形或圓形，由優質鋼板卷曲成型后焊接而成。燈桿強度高，經久耐用。

4.

路燈桿表面熱鍍鋅或聚脂噴涂。

5.

本產品根據用戶需要可分別選用兩種不同的光源功率和路燈架形式。

二. 適用范圍

根據選用燈具及其配套電器的防爆標志在相應的防爆場所作道路照明。

三. 產品型號及含義

s b r 1 1  2 0 - ql □ □ □

燈桿高度（m）（不標按6米）

燈桿代碼（見燈桿示意圖）

光源功率  （w）

光源代號：ql-電磁感應燈

產品設計序號

產品分類代號：

產品系列代號：1-免維護燈具系列

產品型式：r-路燈

企業代號

說明：用戶訂貨時如無特別說明，選用雙頭路燈架時每一個路燈架按兩只燈具配置。（注：用戶如單選燈具相關選項為空）

選型舉例：例如sbd1120-ql120r02表示浙江森本科技有限公司免維護防爆馬路燈系列，電磁感應燈光源，功率120w，雙頭路燈桿，高度6米，每一支路燈桿配兩只燈具。

四.  技術參數（技術條件）

1.

執行gb3836.1、 gb3836.2和gb3836.3《爆炸性氣體環境用電氣設備》（等效于iec60079和en系列標準）

2.

防爆標志: ex edІІct4。

3.

外殼防護等級：ip65。

4.

防腐等級：wf2。

5.

適用光源：電磁感應燈80w、120w。

6.

額定工作電壓：220v  50hz。

7.

安  裝口徑：φ44mm。

8.

電纜外徑：Ø9～Ø10.5mm。

 額定功率（w）

 工作電流（a）

 防爆標志

 光源光通量（lm）

 有效光通量（plm）

 建議安  裝高度

 (m)

 80

 0.42

 ex edІІct4

 6780

 11080

 5～6

 120

 0.60

 10170

 16600

 6～8

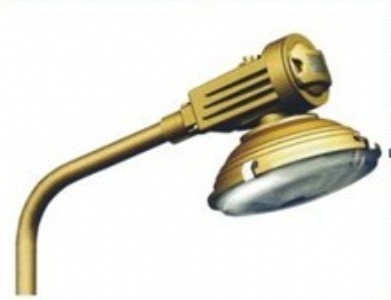

五．燈具外形
