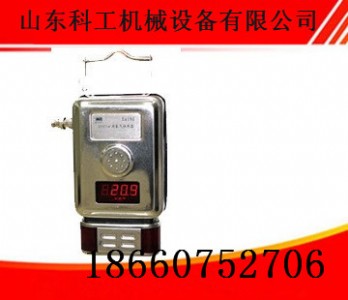

gyh25礦用氧氣傳感器說明書  氧氣傳感器

產品簡介：

該產品是新一代智能型氧氣傳感器,采用標準信號輸出，可與國內各種斷電儀及監控系統配套使用，連續監測易燃工作環境中的氧氣濃度。

具有通訊距離遠、接點輸出功率大、就地顯示、聲光報警、紅外遙控調校、安  裝使用方便等特點。

一、用途

gyh25氧氣傳感器(以下簡稱傳感器)是為滿足我國煤礦監測井下氧氣濃度的需要而研制的。它可以連續自動地將井下氧氣濃度轉換成標準電信號輸送給配接設備，并具有就地顯示沼氣濃度值，超限聲光報警等功能。傳感器經國家防爆檢驗機關進行聯機檢驗后, 可與國內各類型監測系統及斷電儀、風電瓦斯閉鎖裝置配套，適宜在煤礦采掘工作面、機電硐室，回風巷道等地點固定使用。

二、標記

g y h 25

量程范圍（％o2）

電化學原理

氧氣

傳感器

三、主要特點

1．采用新型單片微機和高集成數字化電路，使電路結構簡單，性能可靠，便于維修與調試。

2．實現了紅外遙控調校零點、靈敏度、報警點等功能,使調校方便簡單。

3．增加了傳感器斷電控制功能,并可任意設定斷電點,實現了一機多用。

4．采用新型開關電源,降低了整機功耗,增加了儀器傳輸距離。

5．增加了故障自檢功能,便于使用與維護。

6．設計了新型高強度外殼結構,增強了儀器抗沖擊能力。

四、主要技術參數

1、適用條件

環境溫度：0℃～40℃

相對濕度：≤98％rh

大氣壓力：80kpa～116kpa

風速：0m/s～8m/s

適用于含有瓦斯或煤塵爆炸危險的煤礦井下。

2、主要技術指標：

測量范圍：0-25％ o2

表1：基本誤差 ％ o2

測量范圍

基本誤差

0.0-25．0

+3％滿量程

響應時間：傳感器的響應時間（t90）應≤60s

報警方式：聲、光，其中：

a) 聲級強度：≥80db(a)；

b) 光可見度：20m處清晰可見。

工作方式：擴散式

斷電功能：

a) 斷電點：可調，傳感器出廠時設定在1.50％ch4

b) 復電點：可調，傳感器出廠時設定在1.00％ch4

防爆型式：礦用本質安  全型

防爆標志：exibi mb

輸出信號：

a) 頻 率：200~1000hz；5~15hz；5~155hz；（電流脈沖輸出或光電隔離輸出）

b) 斷電輸出：5vdc/20ma的直流信號，或光電隔離輸出。

項目 技術指標

測量范圍 （0～25）％                 基本誤差 ±3％

輸入電壓 （9～24）v                 輸出信號 （200～1000）hz

數字信號 2400bps                    傳輸距離 ≥2km

報警點 連續可調                     報警方式 斷續聲、光報警

聲音強度 ≥85db                     傳感器壽命 ＞2年（進口電化學）

顯示方式 3位led                    防爆型式 exib i

外形尺寸 270×120×50mm             重量 ＜1kg
