單通道,一入一出。
適用于現場熱電偶或毫伏信號。
內置冷端補償。
直流電源供電方式,帶有工作電源指示燈。
輸入-輸出-電源之間隔離。
小體積, 超薄, 殼體厚度僅為6.2 mm。
端子化設計, 全蔽結構, 無需防塵。
螺絲擰緊連接, 接線簡單。

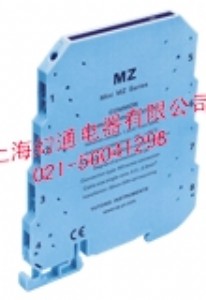

用于 k、e、s、b 等型熱電偶或毫伏信號輸入,經過隔離, 輸出標準的直流信號至控制系統或其它單元組合儀表。
采用獨立的直流電源供電方式, 供電電源 -輸入- 輸出之間隔離。
該隔離器體積小, 超薄, 機殼厚度僅為6.2mm。屏蔽的端子化結構設計,結構緊湊, 無需防塵,無需散熱。
標準的 35mmdin 導軌卡式安 裝。
該溫度隔離變送器可以與單元組合儀表及 dcs、plc 等系統配套使用,廣泛用于工業生產過程的各種溫度檢測。
輸 入
輸入熱電偶: k;e;s;b;r;t;n;w;j 等各型熱電偶
可選毫伏信號輸入:-5~+60mv 范圍
小毫伏量程:3mv
輸 出
輸出電流:4~20ma;0~20ma;0~10ma;其它指定電流
輸出電壓:1~5v;0~5v;0~10v;其它指定電壓
電流輸出負載:4(0)~20ma輸出時, ≤350ω(出廠默認),
另有 ≤100ω, ≤550ω,≤750ω,≤1kω可選
電壓輸出負載:1(0)~5v輸出時, ≥10kω
輸出紋波: < 10mvp-p
綜合通用參數
供電電壓范圍:20~30vdc
額定供電電壓:24vdc
電流消耗 (24vdc供電時):< 30ma
標準精度:±0.1%(參見熱電偶類型、量程及測量誤差表)
冷端溫度誤差:±1℃
冷端溫度補償范圍:-5~+60℃
(冷端補嘗電阻已安 裝在溫度變送器內部)
溫度漂移:基本誤差 /10℃
響應時間:< 10ms
補償溫度穩定時間:< 1min
測試電壓(輸入/輸出/電源):1.5kv,1min ,50hz
工作環境溫度:-20~+60℃
儲存環境溫度:-40~+80℃
環境濕度范圍: 5~95%(無冷疑).
電磁兼容:符合 89 / 336 / eec , iec/en 61000
機殼材質:pc(聚碳酸 脂)材料
防護等級:ip 20
外形尺寸:6.2×84×100(mm)
重量: 約 50 克
