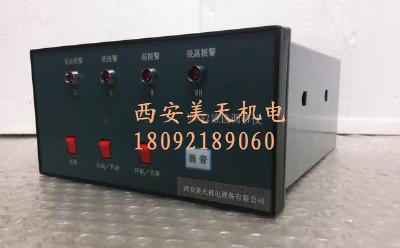

udx-42電極式液位控制儀 udx-42 , 電極式水位調節儀,液位開關控制器，電極傳感器控制器 udx-42型電極式極限水位調節儀，是在udx41型極限水位報警儀基礎上發展過來的，儀表具有低報。極低報、高報、極高報觸點輸出，同時還有一組水泵控制觸點輸出，是帶控制調節的報警儀表。可用于鍋爐鍋筒水位、除氧器等設備的水位顯示、調節。也可用于水箱、水塔、 水池等水位控制、報警。
udx-42型報警儀一次儀表采用交流信號電源，防止了采用直流信號電源引起的電極極化和電解作用。有效地克服了電極掛水引起的誤報警和沸騰水而波峰引起的間歇報警。電路采用靈敏度可調形式，以適用各種水質（水質電阻幾kω－10kω），儀表采用大型發光二極 管作顯示，閃光報警，具有亮度高、功耗小、壽命長等優點。
一次儀表（電接點式傳感器 ）
1.工作壓力：01型≤45kgf/cm2 02型≤13kgf/cm2
2.工作溫度：01型≤250℃ 02型≤350℃
3.電極控制范圍：
汽水管法蘭距 極高保護 極低保護
300±2mm -75 +75
350±2mm -75 +75
400±2mm -75 +75
440±2mm -75 +100
二次儀表
1、儀表工作形式：
2、水質電阻要求：≤50kω（信號電源電壓～9v） ≤100kω（信號電源電壓～-15v）
3、輸出
繼電器觸點負荷：ac220v 3a電阻性負載
4、電源電壓：ac220v±10％，50hz±2％
5、一次儀表和二次儀表之間輿距離：≤100mm
