一、設計原則及目標

1.  正常情況下播放背景音樂，可實現對點廣播和區域選擇播放背景音樂及區域音量調節；

      2.  話筒具有廣播、講話、尋呼、緊急強插廣播功能；

3.  4套播放節目音源（含緊急廣播音源）；

4.  整套系統實現消防聯動功能；

5.  本系統實現無人值守智能自動播放功能.

設計依據：

      gbj16-87（2001版） 《建筑設計防火規范》
gb50116-98 《火災自動報警設計規范》
gbj50166-92 《火災自動報警系統施工及驗收規范》
gb50045-95（2001版）《高層民用建筑設計防火規范》　
jgj/t 16-92《民用建筑電氣設計規范》

      jg gyj125 《廳堂擴聲系統的聲學特性指標要求》
gb/t 4959-95 《廳堂擴聲特性的測量方法》
sj2112-xx 《廳堂擴聲系統設備互聯的優選電氣配接值》
gb/t15381-94 《會議系統的電及其音頻性能要求》
gb/t14476-93 《客觀評價廳堂語言可懂度的rasti法》
gbj76-84 《廳堂混響時間測量規范》
cyj 《廳堂擴聲系統聲學特性指標》
gb9003 《調音臺基本特性測量方法》
gb/t15644-95 《視聽系統設備互連用連接器的應用》
gb/t15859-1995 《視聽、視頻和電視系統中設備互連的優選配接值》

gjg/t16-92《民用建筑電氣設計規范》

gb/t50314-2000《智能建筑設計標準》

二、緊急廣播與背景音樂系統分析及組成

1． 需求分析

廣播由管理中心集中控制。可在每天及特定時間播放日常廣播，也可通過遍布于樓內的音箱播放一些公共通知、科普知識、自辦節目等。同時，在發生緊急事件時可作為緊急廣播強制切入使用。功能要求如下：

l  平時播放音樂節目，在特定分區可插入業務廣播、會議廣播和通知等；

l  當火災及其他緊急事件發生時，可進行消防聯動切換至緊急廣播。

      建立智能廣播系統，平時播放業務廣播、日常廣播及播放輕松幽雅的音樂節目，可以培養員工的上進和諧的氛圍，陶冶員工的情操和優質的工作環境及顧客的良好購物環境；同時，系統的緊急廣播當發生緊急情況時，可以高效，簡捷地通知到每一個被通知人，起到防范和救災的作用，有效的保障商場內的生命財產安  全，提升整個商場的檔次。

2 .系統的選型及組成

本次智能廣播系統選用美國音特爾科技有限公司的智能公共廣播系統。本系統具有創造性的設計，系統由多種可選擇的設備、部件組成，擁有廣泛使用的功能和靈活機動的配置。

本系統主要由智能MP3自動播放器、cd/mp3播放器、功放、前置放大器、廣播話筒、十分區音量控制器、壁掛音箱和室外音柱等幾部分組成。

2）音源設備

有cd/mp3播放器、、智能數碼mp3節目播放器、還有專業話筒等。

l  cd/mp3播放器，是廣播系統的主要節目源，可受控編輯播放的音樂節目，音質亮麗悅耳動人。

l  廣播話筒其主要用于播送通知、消防指揮等緊急情況。

l  報警信號發生器，遇有緊急情況，發出報警語音信號。

3）處理設備

將音源信號進行放大、加工、處理和調整。主要完成信號的放大、電壓的放大和功率的放大。由各種廣播功放提供功率。

l  功率放大器將送來的信號進行前置放大、功率放大，通過傳輸線路送到揚聲器。功率放大器可分為對信號幅度的調整和處理如前置放大器。

4）傳輸線路

       由于服務區域廣、距離長，為了減少傳輸線路引起的損耗，可采用高壓傳輸方式，傳輸線不必很粗。

5）放音設備

將放大和處理后的信號轉變為聲音，主要為壁掛音箱、室外音柱等各種揚聲設備。

三、緊急廣播與背景音樂系統方案設計

我公司在進行緊急廣播與背景音樂系統設計時，綜合吸取當前國內的先進技術及我公司的以往的經驗，設計成設備先進、格調高雅、音質優美、功能齊全的現代化緊急廣播與背景音樂系統。所配置的主要設備均選用優質產品以確保高超的性能指標，而輔助設備則選用進口或國產可靠品牌以適當降低成本。我們在設計緊急廣播與背景音樂時，體現如下功能：

l    廣播系統滿足一般的背景音樂使用功能；

l    消防聯動功能；

l    廣播系統滿足區域尋呼功能；

l    廣播系統滿足消防及緊急事故廣播優先功能；

l    廣播系統設置多種音頻接口，可以單獨使用或與其他音頻系統相互連接。

緊急廣播與背景音樂方案說明

公共廣播信號須大于噪聲15db以上，才能清晰有效。所以設計時，要求背景音樂的聲壓級大于75db±3db，頻響特性150hz至5khz，因而在室內采用intlpa壁掛喇叭。

1.多功能前置放大器

共有十路輸入（五路話筒、三路音頻、二路緊急）各通道獨立音量控制，高低音統一調節

輸入輸出通道分三級優先控制具有話筒自動墨音及緊急強插切換功能

2.報警發生器

微電腦控制，輕觸式按鈕1分鐘ic固化錄音（可擦寫）緊急警報信號功能，警報發生自動播放警報式錄音具有手動/自動兩種報警

3.純后級廣播功放

2000w  輕觸式按鍵具有自動連接電話功能有4-16歐，70v,100v多種輸出模式可選智能過熱，過載，短路報警保護功能。

4.智能節目播放器

512m內存,帶cd/mp3、支持周循環,可編十套程序、每天每套50個時間段,數字調諧器,定時定曲編程播放,無人職守。

5.十六位電源時序器

16位上電插座上電、開電時插座依次先后打開關閉 自動或手動控制，可與定時控制器連接使用

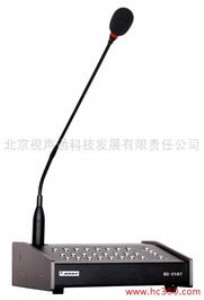

6.專業話筒

高阻抗600ω頻率響應50-12khz有前奏提示音

7．天花喇叭

5寸單元，3/6w

8．豪華型機柜

32u，1600mm*600mm*600mm   1.6m
