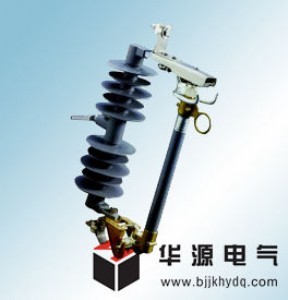

跌落式熔斷器是配電線路分支線和配電變壓器最常見的一種短路保護開關。它具有經濟、操作方便、適應戶外環境性強等特點，被廣泛應用于配電線路和配電變壓器一次側作為保護和進行設備投、切操作之用。安裝在配電線路分支上，可縮小停電范圍。因其有一個明顯的斷開點，具有了隔開關的功能，給檢修線路和設備創造了一個安全作業環境，增加了檢修人員的安全性。帶拉負荷的跌落式熔斷器，還配有彈性輔助觸頭和滅弧罩，用以分合額定負荷電流。
二、型號說明、規格型號表
2.1、型號說明
2.2、規格型號表

型號 額定電壓 額定電流 開斷電流 沖擊電壓 工頻耐壓 爬距 重量
hrw12 15 100 6300 125 45 400 6.5
hrw12 15 200 12500 125 45 400 7
三、用途及執行標準：
跌落式熔斷器，其所有可動部件，彈簧均安裝于熔管上，支撐部位、導體接觸面均無可動部件和彈簧，與普通跌落絲具相比，具有壓力持久保持，接觸電阻小，保證跌落絲具即便出現故障，也不需停主線路進行檢修。
2.1、跌落絲具的用處
1.小電流支線受電端。 2.小負荷變壓器的進線側。
2.2、跌落絲具的作用
1.能自動切斷短路電流，保護用電設備。2.能在正常操作下，明顯斷開的電源。
四、對跌落式熔斷器的要求
1、能滿足切斷短路電流的要求
2、利用熔絲燃燒的膨脹氣體在熔管中產生的壓力形成縱吹；
3、利用固定彈簧加速拉長弧光；
4、利用重力作用，使熔管自動斷開與電源的聯系。
5、操作方便、斷開可靠、運行可靠
6、操作時，使用絕緣桿掛于高處，要求施工時應方便；
7、斷開可靠、開距應滿足國家標準；
8、運行可靠，跌落絲具在運行中能保持足夠壓力.確保接觸電阻小于國家標準.使運行中不出現發熱現象。
五、跌落式熔斷器優勢如下：
1、接觸面積大，電阻校
2、雙壓力使用壓力持久保持。
3、腐蝕性和長期抗疲勞性好。
4、不用停主線路檢修維護。
5、對跌落式熔斷器的要求。
