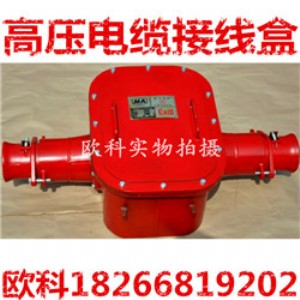

bhg1系列礦用隔爆型高壓電纜接線盒故障分析與排除接線盒長期使用后如發現斷電，斷電源后打開蓋，檢查電纜是否松脫，如松脫將電纜壓緊即可。

 bhg1系列礦用隔爆型高壓電纜接線盒安裝和調試 電纜與接線盒的安裝工作可在井上進行，也可以在井下進行，安裝應首先對電纜仔細進行檢查，其護套應完整無損，芯線應沒有潮氣侵入，取來接線盒，查看標志牌，警告牌及緊固件是否完整，并將接線腔與中殼分開，用專用扳手將螺母壓板擰松，然后按以下程序進行安裝。

 1、切剝監視屏蔽電纜 首先將監視屏蔽外壓電套切剝開255mm長，注意，不要損壞金屬屏蔽層編成的兩根小辨，然后，在233mm處將第二層（即橡膠絕緣層）切剝開，再將三根主芯線 外的接地屏蔽絞到一起后編成一根小辨，最后將三根小辨分別套上塑料管備用。三根主芯線由端部量取35mm，切剝開，并用木銼和砂紙將其半導體層清除干凈。

 1-塑料管 2-監視屏線 3-主芯線導線 4-主芯線絕緣 5-接地屏蔽線 6-應力錐7-丁基處粘膠帶纏繞層 8-電纜外護套 9-環氧樹脂澆注劑 10-塑料或橡膠漏斗 2、 包纏應力錐 1-包纏2-3層丁基自粘橡膠帶 2-半導體膠布帶 3-14#-16#熔斷絲 4-丁基自粘橡膠帶 5-包纏1～2層聚乙烯帶在距電纜端部178mm處，用丁基自粘橡膠帶包成d=d+12，l=40mm的應力錐，壓電然后用半導體膠布帶纏繞一層，并用14#～16#熔斷絲 在靠近電纜根部一側的應力錐表面上纏繞到根部。除應力錐部分外，用丁基自粘橡膠帶纏繞三層，三根主芯線除端部35mm長度范圍外，全部用聚乙烯帶包纏 1～2層。

 3、 澆注電纜頭 首先將橡膠密封圈套入電纜，并將電纜穿入接線腔內，電纜伸出部分為277mm左右，壓電然后在其根部52mm處澆注環氧樹脂，澆注環氧樹脂的工藝如下：在電纜頭根部套上大小合適的電纜密封護套；打開小蓋，取出小瓶；攪拌外瓶中的環氧樹脂復合物，使其均勻；將內瓶中的固化劑注入外瓶，并均勻攪拌8-10min; 旋緊瓶蓋，剪掉瓶嘴，將環氧樹脂注入漏斗內，20～40min后樹脂固化，去掉漏斗即可接線，安裝。

 4、壓電接線 1、 接電纜主芯：將接線柱上的螺母旋松，把已剝好的主芯線頭插入接線壓板內，用專用工具將螺母旋緊使主芯線被夾緊壓牢為止。 2、接監視屏蔽和接地屏蔽線 a)將監視屏蔽線分別接到接線盒所設置的控制線接線座上。 b)將接地屏蔽線與殼體內的接地螺栓接好并壓緊。 3、 檢查接殼體內三根主芯線的帶電部壓電位到其內壁的電氣間隙、爬電距離應不小于表1的規定，如不符合要求應重新調整。 4、 檢查隔爆面，當確認完好無損時，將蓋上蓋并用螺栓將其緊固。

 5、安裝完的接線盒各隔爆間隙不得大于本產品標準的規定值。 bhg1系列礦用隔爆型高壓電纜接線盒使用與維護 1、 接線盒應懸掛在沒有淋水的巷道側壁上，在線路安裝完畢后，必須將接線盒兩端的外接地與井下接地可靠地連接。 2、 接線盒嚴禁帶電操作，接線盒的安裝和拆卸必須在斷電后確保無殘余電壓的情況下進行，殘余電壓的清除，可按照保安規程用可靠的方法進行放電予以清出。 3、安裝時壓電壓盤不能壓得太緊，以免芯線變形破壞絕緣。 4、 在維護維修時嚴禁帶電開蓋！嚴禁損傷隔爆面！

 bhg1系列礦用隔爆型高壓電纜接線盒包裝、運輸、貯存 1、 每臺接線盒均用塑料袋套裝后，裝在木箱內。 2、 在運輸過程中要防止撞擊、淋雨。 3、接線盒應存放在沒有雨雪侵入，相對濕度不大于90％（20±5℃）,溫度不高于+40℃,不低于-25℃且空氣流通好的倉庫中，隔爆面應涂上防銹油，每隔6個月檢查一次。

bhg1系列礦用隔爆型高壓電纜接線盒開箱 1、 確認包裝箱完好，在有遮蔽的干燥場所進行開箱。 2、檢查下列隨機文件附件是否完整： a) 產品合格證； b)裝箱清單； c)使用說明書； d)專用工具； e)電纜密封護套。 bhg1系列礦用隔爆型高壓電纜接線盒訂貨須知 1、接線盒型號、名稱、額定參數； 2、數量； 3、是否訂購備件。
