電纜接線盒

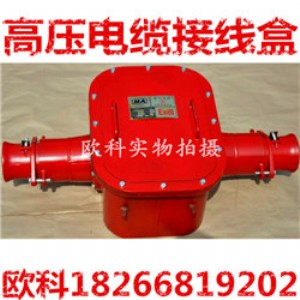

型號/名稱 bhg1-400/10-2t  bhg1-315-2t 400  315a  10kv礦用隔爆型高壓電纜接線盒

特點 結構簡單 接線方便 體積小 重量輕

環境壓力80kpa—106 kpa：

使用環境     周圍空氣溫度-20℃—+40℃：

 空氣相對濕度不大于95％（+25℃）：

無強烈顛簸和沖擊震動的地方：

無滴水和雨雪侵入的地方：

無足以破壞金屬和絕緣腐蝕性氣體及蒸汽的場所：

產品簡介：
一.用途：
bhg1-400/10-2t礦用隔爆型高壓電纜接線盒

（以下簡稱接線盒），適用于
爆炸性氣體（甲烷）和煤塵混合物的礦井中，供煤礦井下電壓至10千伏，
電流至400 315安培，系統額定斷開電流至12.5ka供電系統中，連接兩段礦用
橡套軟電纜之用。
二.技術數據：
型號      額定電壓  額定電流  引入電纜類型密封圈同心槽直徑（mm） 外型尺寸bhg1-400/10-2t 10kv 400 315 200 鎧裝電纜       88         970×385×220
三.結構簡介
   礦用隔爆型高壓電纜接線盒（以下簡稱接線盒），適用于爆炸性氣體（甲烷）和煤塵混合物的礦井中，供煤礦井下電壓至610千伏，電流至400 315 200安培，系統額定斷開電流至12.5ka供電系統中，連接兩段礦用橡套軟電纜之用。接線盒的隔爆外殼為鋼板結構，蓋采用螺栓壓接形式，兩側為電源引線端，并設有控制線引入裝置。殼體內設有三個主接線端子，接線柱上壓板將電纜頭壓接。基座為高壓電瓷，并設有一個輔助接線端子
四.使 用
1、高壓電纜接線盒接線盒拆箱后，應檢查有無損壞現象，零件有無缺失。
2、接線盒嚴禁帶電操作，必須按《煤礦安全規程》進行操作，電纜的安裝必須嚴格執行安裝工藝，可在井下進行，高壓電纜接線盒具體的安裝工藝請參照《bhg1-400/10-2g礦用隔爆型高壓電纜接線盒》說明書。
3、特別提醒的是，高壓電纜接線盒在安裝時出線部分應灌環氧樹脂。接線盒的檢查與電纜同時進行，如溫度超過80℃時，應立即查明原因及時解決檢查時要查看緊固件、警告牌是否完整。

五.使用說明

1.接線盒應垂直懸掛在巷道的上部或固定在專用支架上。
2、兩側引入端的電纜要有適量的馳度，不得使電纜頭承力。
3、電纜兩側進入箱體后，需用托板將其端部的應力錐固定。
4、電纜兩端裸露30mm芯線用特制壓緊螺母將其與接線端子壓緊（用專用扳手操作），保證可靠接觸，不允許芯線松散。
5、接線盒各部緊固螺栓必須齊全，定期由專人檢查，如有問題必須及時處理。
6、接線盒的檢修和遷移都不得在帶電情況下進行，必須在斷電源后，按《煤礦保安規程》要求，高壓電纜接線盒用可靠手段放電后，才可打開蓋子。
7、接線盒在使用時必須可靠接地。
8、在預制電纜終端之前須先將壓緊法蘭、密封圈、擋圈和聯通節套入電纜，按高壓電纜的終端制作工藝處理好電纜。
9、高壓電纜接線盒在沒有控制線引入時，將兩端的監視屏蔽線分別編在一起，通過輔助端子聯接起來。分別將兩端的接地線編在一起，接到各自的內接地裝置上。
