主要用途及使用范圍 供應鋼絲繩測力儀-鋼索拉力測量儀

適用于電力行業、通信行業、交通運輸行業、玻璃墻幕裝飾行業、索道運行業、建筑行業、游樂場所、隧道施工、漁業捕撈與各大科研院所和教學機構、檢測機構及涉及到繩索和鋼絲繩拉力的場合。

 二、主供應鋼絲繩測力儀-鋼索拉力測量儀要功能特點 具有張緊力的繩索結構，不需拆卸即可直接測量。重量輕、結構簡單、操作方便，適用于任何場合。具有七種線徑測量功能、測量范圍更寬。使用范圍：適用于柔性的，拉伸的索。如各種鋼絲繩、高強度繩索等。精度等級：±3％～6％當被測索規格與測力儀中儲存索號規格相同時，在額定量程內/測力精度可達±2％。（取決于繩索形式和特點）。繩索直徑：10mm～34mm

三、繩索張力測量儀的工作原理

   圖一   利用力分解原理當系統平衡時： t= 2f× cos(α/2) 其中：t為推力；f為索拉力；α為索兩側的索夾角由于α固定相同，因此t與f成正比，讓力t作用在力敏傳感器上，力敏傳感器輸出信號，經電路運算、修正、放大后顯示在顯示屏上的數值就是所測索的張力。放大倍數根據上面的公式計算，其中cos(α/2)=a/  其中a為張力儀兩側滑輪平面至限位板間的距離，b為兩測滑輪至推索輪距離的。

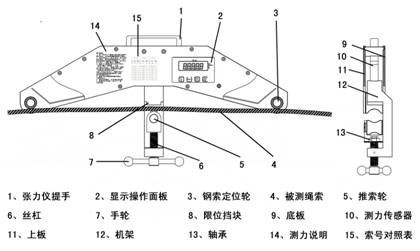

 四、繩索張力測量儀的結構

五、  操作面板         按鍵從左至右依次為“on/off”、“索號/設定”、“峰值/單位”、“清零/確認”；上部lcd顯示的五位數字為索拉力，單位為kg/kn可轉換

 六、標定操作：

 1、長按“索號/設定”進入索號選定程序，選擇需要標定的索號

 2、長按“索號/設定”鍵直至顯示“xh=yy”（x:表示當前的索號，yy:表示當前索號的直徑）,再按“索號/ 設定”鍵，選擇所需標定的索號（1～7）并按“清零/確認”確認。
