適用行業

專業針對各印刷行業的卷狀材質定位孔沖孔。如：fpc/柔性線路板行業，薄膜開關，銘板標牌，控制面板，菲林片/黑片/棕片,pet/pvc/pc/pp/pe,卷狀不銹鋼材質，鋁板，不干膠標簽  等卷狀材質。

設備特點

1．特有的設備結構，雙沖頭，一次可沖2個孔，效率加倍。（國內首家獨創）

2．操作簡單，ccd自動定位+二次補償，確保產品始終處于加工區域，材料在沖孔過程中不走位，不偏移，有效保證沖孔精度。

3．打孔精度高!采用工控電腦控制，ccd攝像頭定位，進口精密絲桿導軌傳動，配備精密沖孔，進口氣缸控制打孔。確保沖孔誤差:≤±0.015mm。

4．獨創的圖像算法對殘缺靶型具有預測中心，修正偏差功能，印刷殘缺圖形均可識別沖孔。

5．工作機構采用機械與氣動結合，性能穩定，沖孔力大大提高.

6．將要沖孔的產品放到ccd可視范圍內，打孔機將自動撲捉沖孔圖案，并自動移動對位完成沖孔，整個過程只需0.45秒。直接在觸摸屏上指定要沖的孔型設定工作模式,操作簡單易用；

7．特種合金鋼沖模，經久耐用；高速進口高速鋼沖針，沖口光滑

8．中文操作界面，電腦帶觸摸屏，可觸摸操作 ，實用簡便。

9．特有的三色燈識別光源，可有效保證難識別的顏色（如白色，銀色等較難識別的顏色）也可輕易識別。

10．能實現全自動單邊或多邊一次性沖孔，打孔機機頭可前后移動（ 國內首家獨創產品）。

11．組合方式簡便，企業可根據自身需求加裝自動收送料系統、全自動覆膜機和全自動裁切機。

12．搭配靈活，其可與其他全自動設備搭配使用，如全自動卷對卷絲印機，自動收送料機構，自動切片機；同時也可針對片狀材質的定位孔沖孔.

主要技術參數

序號

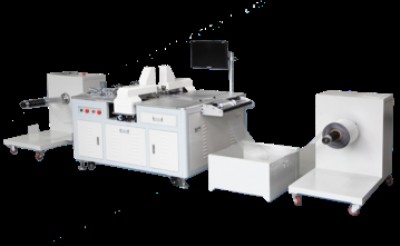

1產品型號：xad-05-06-0a（雙頭對頭式卷對卷自動打孔機）2加工精度：≦0.015mm3材料加工寬度：110-500mm（其他材料規格需定制）4沖孔直徑：1-6mm±0.03mm5氣壓要求：1.5-2.0mpa6最大沖力：3000n7理論加工速度：1s/2孔（測試孔與孔間距為100mm)，

實際加工速度：視具體材料孔位間距及材質而定8沖頭數量：2個，沖孔機頭可前后移動9左右兩個沖頭最大調整范圍：400mm10機頭間距調整方式：軟件設置，可自動調整位置，臺面具備刻度尺11機臺表面處理：拋光處理，保證臺面平整光滑12可沖孔材料物理特點：長度不限

可承載材料重量：小于等于198kg

可加工材料寬度150-450mm（支持定做）13可沖孔材料厚度：0.1-0.8mm14沖針壽命/報價：100-300萬次，100元/套（未稅，含稅110元/套）

外形尺寸：1200*980*880mm（收送料裝置可自由選配）

打孔機基本配置表配件名稱配件品牌配件產地控制主板vility深圳（廠家自主研發）工控主機研華

伺服馬達東遠（松下）臺灣/日本導軌hiwin/thk日本聯軸器精工日本驅動器雷賽深圳ccd攝像頭天敏臺灣鏡頭computer日本氣缸shako/smc臺灣/日本電磁閥sgako/smc臺灣/日本模具淬火skd11日本

設備優勢

1.隨著各城市薪資提升，企業成本越來越高，人員招聘也越來越難。實現企業自動化可有效減少人員難招而導致產線停工的損失。

2.傳統絲印行業經歷了由傳手工-半自動機械化-全自動機械化的轉變，隨著中國經濟形勢的轉變，實現企業自動化已經是無法阻擋的趨勢。

3.該設備是全自動化，無需人工操作，只需定期收一下材料即可，同時，該設備可與全自動絲印機，裁切設備組合，傳統半自動絲印時，絲印工位，打孔工位和裁切工位各需一個人工，現在配套后僅需一個人工即可，每條產線可為企業節省2-3個人工，即每年可以節省5-10萬的人工成本。如果您的產線更多，則節省的成本也更多。

4.效率高，一臺全自動打孔機的生產效率相當于3-4臺半自動打孔機的生產效率，花費的人力卻只有半自動的1/3或1/4。同時，自動線生產過程中，工人工作量減輕，工人也樂意加班，管理起來比較容易。

5.機械設備可作為企業的固定資產核算，能為企業融資或向銀行申請資金貸款提供便利條件。

可沖孔樣品原材料（展示的只是部分樣品，其他柔性卷材均可適用）

設備保修

   1.整機保修1年，保修期內機器維修不收取任何費用。(耗損件及人為損壞除外）

    2.終生免費提供軟件系統的升級，您無需擔心期間會產生任何費用。

    3.我們有強大的售后系統，在珠三角、京津唐、江浙、重慶、成都、江西等7大地區均有辦事處，您不必為因路途遙遠機器故障維修難而犯愁了。您購買了我們的設備，只要有問題，隨時撥打下方我司各辦事處電話即會有工作人員及時為您解決難題！

合作伙伴

   （1）銘板標牌行業：歷高佳城（總部美國），臺展集團（分部有昆山世銘，臺北藝銘，佛  山一銘），銘冠，華銘（東莞華銘和滄州華銘），漳州橫晟集團，鑫銘等。

  （2）fpc行業：惠州串聯、惠州國展、東莞威宇、嘉躍（梅州）、中穎電子、比亞迪等。

  （3）pcb行業：景旺集團，駿亞集團（惠州），萬基隆，強達電子，勝華（惠州），四川長虹等。

  （4）不干膠印刷行業：沃頓印刷，英納鑫，常陽印刷（江蘇）等

  （5）導電膜行業：東聚，萬鍵成，嘉冠，億利通，蘇州明浩，江蘇傳藝，廣州嘉藝，文藝

  （6）tp行業：上海廣達集團（明廣科技），惠州伯恩光電，江蘇聯創，帝晶，深越光電，蘇鑫光電，宸鴻（福建）

  （7）imd/iml行業：鑫達集團，華中思明通、

  （8）薄膜開關：佛  山啟明，廣州嘉藝，佛  山德怡電子，萊藝，千代達（蘇州及泰國，深圳各分部）、中山通利達、通達集團、福建鑫達集團、蘇州明浩、無錫科虹、惠州達成、湖北昌奇、東莞萬德、通彩電器、佛  山曼博萊、中山萬諾、佛  山尚諾等

  （9）鏡片行業：益智玩具廠，信濠精密，貴惠（長安  ）、榮藝（重慶）
