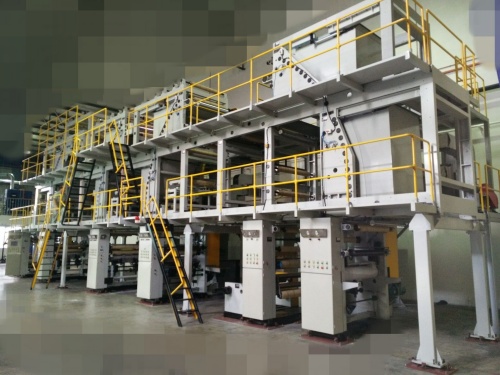

涂布機干燥箱自動控制系統的電控設計

系統控制柜實物執行模塊:變頻器采用的是西門子公司的mm440系列變頻器,變頻器與plc通過profibus協議實現數據交換,調節控制干燥箱各段進風量,流量傳感器與變頻器構成閉環控制回路。plc主控及通信:plc采用西門子公司cp314c-2dp,其他模塊包括數字量輸入模塊和兩個數字量輸出模塊,其中包括1個繼電器輸出型模塊,2個模擬量輸入模塊,1個模擬量輸出模塊,以及cp341通信模塊和5個profibus通訊模塊,人機界面采用西門子公司的mp277觸摸屏。系統流程 系統流程包括兩個部分:數據傳輸部分和流程控制部分。數據傳輸部分可集成于涂布機控制系統,此方案將具體機型的相關工藝參數導入plc內存,通過用戶在觸摸屏上輸入相關數據,并將此數據傳送至plc,plc查詢工藝數據并選擇最優的控制參數控制溫度、風量和回風比。由于集成于控制系統,因此保密性較好,同時不需增加成本。數據可直接導入plc內存卡中,通過plc查詢并調用相關數據,工作流程簡單明了,能降低開發和調試難度。 流程控制程序的流程。系統開機后首先是參數初始化和界面初始化,并等待用戶輸入工藝數據;輸入完畢后plc查詢匹配的最優運行參數,若輸入匹配成功,系統會啟動運行狀態的各種數據設定,包括溫控表溫度設定、回風閥開度設定、進風量設定等;設定完畢后將會啟動涂布機干燥箱,干燥箱會按照設定的數據自動運行,同時系統進入自動監控狀態,控制系統程序流程監控的狀態包括溫度、變頻、及l(fā)el值等,保證系統安  全運行,直至關閉。 通過與涂布機終端聯合初步調試測試顯示,該產品能很好的幫助終端用戶提高生產效率、節約能源損耗。另外此設計不依賴于具體的設備品牌,同時系統的解決方案對于涂布設備干燥系統的控制優化方案的實現有一定的共性,易于產業化推廣。采用這種基于最優運行工藝的自動控制的解決方案,能使涂布機干燥系統高效、節能、減排、安  全的運行。系統節約能源的消耗及減少廢氣的排放,既能使企業看到直接的效益,又能減少對環境的污染。
