1.電腦控制系統采用美國電腦芯片，15英寸”臺灣atm公司的真彩色tft液晶顯示器，充分保證了其使用壽命，并可以達到32位色彩模式，；具有中英文等11個國家語言及公英制計量單位可供切換選擇；程序存儲量1000個，每個程序可以儲存1000個裁切尺寸，數據存儲時間可長達40年；數據分辨率小于0.01mm，定位精度小于0.01mm，推紙速度最大可達20m/min；并具有50余種故障自診斷功能，可以在屏幕上顯示出故障原因和處理方法；界面顏色可以任意改變；允許觸摸屏和按鍵操作兩用選擇。

2.機器的主要電器元件選用法國te（施耐德公司）世界一流的自動化產品。

3.采用超強剛度雙線性導軌及高精度無間隙滾珠絲桿，有效提高對單向撞擊的承受能力，確保送紙精度。

4.創新設計的雙液壓控制系統,該系統由雙液壓油路組成，腳踏切紙機踏板時，液壓油通過由減壓閥與溢流閥的初級油路，對裁切紙施加微壓力，此壓力僅數公斤，不傷人手，裁切時施加數千公斤高壓力，確保裁切質量和操作安 全。

5.液壓部件及其他部位密封元件均采用德國dichtomatik公司產品。

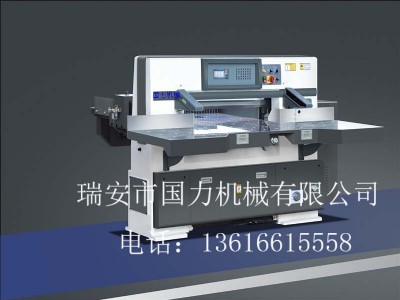

sqz130d15系列切紙機操作功能簡介:

1． plc控制、采用15英寸彩色觸摸屏

2． 具有多種語言切換選擇、公英制切換選

3． 推紙器采用私服系統驅動、閉環控制、電氣定位誤差不大于0.01mm

4.  對全部行程開關狀態進行檢測、有較強的故障診斷功能和錯誤操 作安 全保護功能、并動態提示開關故障。

5. 具有優化裁切功能、壓紙器返回高度可通過參數設置、并在上料和紙踏轉向時壓紙器自動返回最高點。

6. 下刀延時可通過參數設置、精準方便。

7. 裁切中斷時具有保護功能。

8. 具有下死點自動停刀功能。

9. 壓紙器依靠液壓力壓紙、彈簧反位。

10.渦輪蝸桿轉動機構、液壓離合、機械制動。

11.德國先進技術的液壓控制系統、先進的組合閥技術、標準的液壓原件。

12. 整體式無縫工作臺、表面電鍍處理.

13. 推紙器線性雙導軌導向、滾珠絲桿傳動。

14. 高分辨率的光電保護裝置。

15. 電器原件選用法國te、日本歐姆龍等知名國際品牌。

16．等距裁切和等分功能

17．機器實時信息提示與系統狀態提示

18. 錯誤操作信息提示與故障信息提示

19．可存儲550個用戶程序文件

20．每個程序文件可存儲1000條裁切數據

21. 數據存儲時間可長達40年

22. 拷貝程序及刪除程序功能

23. 自我故障診斷功能

24. 全自動裁切功能

25. 半自動裁切功能

26. 手動操作,快慢速選擇,推紙器前后移動功能

27. 可編寫程序說明文件

28. 查詢用戶程序文件功能

29. 電子刀鎖裝置

機器配置

觸摸屏控制中心     atm                         臺灣送紙定位電機        伺服電機                      日本

電機保護器          施耐德(te)                    法國

交流接觸器          施耐德(te)                    法國

空氣開關            施耐德(te)                    法國

主要軸承                fag                       德國

密封圈              dichtomatik                   德國

導軌                高精度線性型雙導軌            臺灣

送紙絲桿            高精度無間隙滾珠絲桿          臺灣

控制中心          飛利浦(philips)的89c52       荷蘭

繼電器            施耐德                       法國

刀片              上海愛凱斯               德國合資

機器參數

型號                         1300

最大裁切寬度                 1300mm

最大裁切長度                 1300mm

最大裁切高度                  165mm

工作臺前伸長度                750mm

最大壓紙壓力                  50000n

裁切速度                      45次

主電機功率                    5.5kw

機器重量                      4000kg

包裝尺寸                   2850x1800x2100mm

1．售后服務承諾

尊敬的國力切紙機用戶:

國力售后服務部衷心的感謝您選擇我公司的產品，并鄭重向您承諾：我們將為您提供滿意而周到的服務。

為了保證您的切紙機能夠正常使用和得到良好的售后服務，請閱讀產品說明書；產品合格證、裝箱單同時隨機；是為您提供售后服務保障的重要依據，所以請您妥善保管好隨機文件。

我公司對產品從出廠到產品的有效使用年限內實施全程跟蹤管理體系，具體措施如下：

1．建立產品技術檔案管理體系

一機一檔，具體包括產品組裝驗收合格登記、產品出廠狀態、產品安 裝調試負責人、客戶情況、技術負責人、培訓記錄、保修期及維護期的技術、質量狀況的記錄及分析解決過程的記錄，以及產品轉移追蹤記錄的內容，以及確保每臺已售出切紙機系列產品質量保障工作。

2．售后服務保障制度體系

（1）設備安 裝與調試

我公司派專業操作工程師負責對設備整體的安 裝調試工作

（2）技術培訓

設備運抵后，免費在需方工廠內為用戶培訓操作工兩名，我公司特由專業技術培訓工師負責培訓，主要培訓內容是：

sqzk系列切紙機整機的機械結構介紹，設備各部件的調整方式，電氣操作開關的使用方法和注意事項，設備的日常維護和保養等，以確保設備以后的正常運轉；

（3）一年保修 終生維護：

自購機之日起，由于質量原因引起的維修及配件更換服務（易損件不在保修范圍）；但屬人為操作不當，非機械質量問題造成的事故，我公司將收取主要部件的成本費；

自購機之日起一年以后，用戶的設備出現一些故障，我公司將為用戶提供有償的維修服務，包括故障維修、原廠配件更換。

2.質量保證

1.sqz切紙機生產采用國外先進制造技術，從設計角度保證了整機質量。2.公司的品管部門對采購、加工、組裝的每個過程進行嚴格的質量監督和管理，從多角度管理來保證公司產品質量管理的落實。

3.國力品管部對每一批成品按照國力出廠產品標準進行檢驗。

4.強大的技術力量和高效的售后服務隊伍保證解決客戶使用過程中的各種問題，完善的質量信息反饋管理，使國力產品快速改進，并始終處于技術領先。

3.安 裝手冊

安 裝、調試進度要求

（1）設備到廠1日完成安 裝調試等所有工程，投入使用；

（2）需方準備工具及裝卸安 裝等輔助人手，供方負責安 裝并調試設備；

（3）需方根據設備要求負責將動力電源接到設備旁電箱內，供方負責將電源從電箱處接到設備內。

我們經驗豐富的銷售團隊和服務團隊帶給您同樣的執著與細節關注。 我們樂于為您完成切紙機采購的所有環節。

瑞安 市國力機械機械限公司
